Контроль качества на упаковочной линии
Три рубежа между линией и полкой: рентген-инспекция находит инородные тела и проверяет целостность упаковки, чеквейер взвешивает каждую упаковку в потоке, металлодетектор ловит металл там, где риск чисто металлический. Подбор метода под продукт, пусконаладка, сервис и ЗИП в России.
Три направления контроля
Выберите задачу — покажем оборудование и подберём модель под вашу линию.
Рентген-инспекция
Находит металл, стекло, кость, камень и плотный пластик и контролирует массу, заполнение и целостность упаковки — там, где металлодетектор бессилен.
Рентген-контроль →

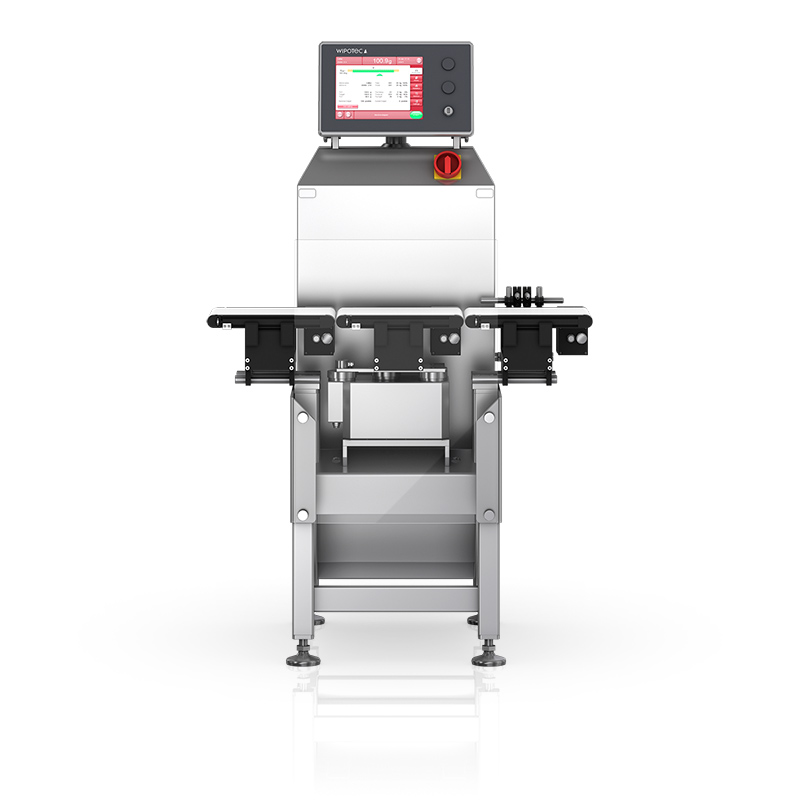

Чеквейеры
Контрольно-динамические весы: 100% упаковок в потоке, отбраковка недовеса и перевеса, поверка по ФЗ-102.

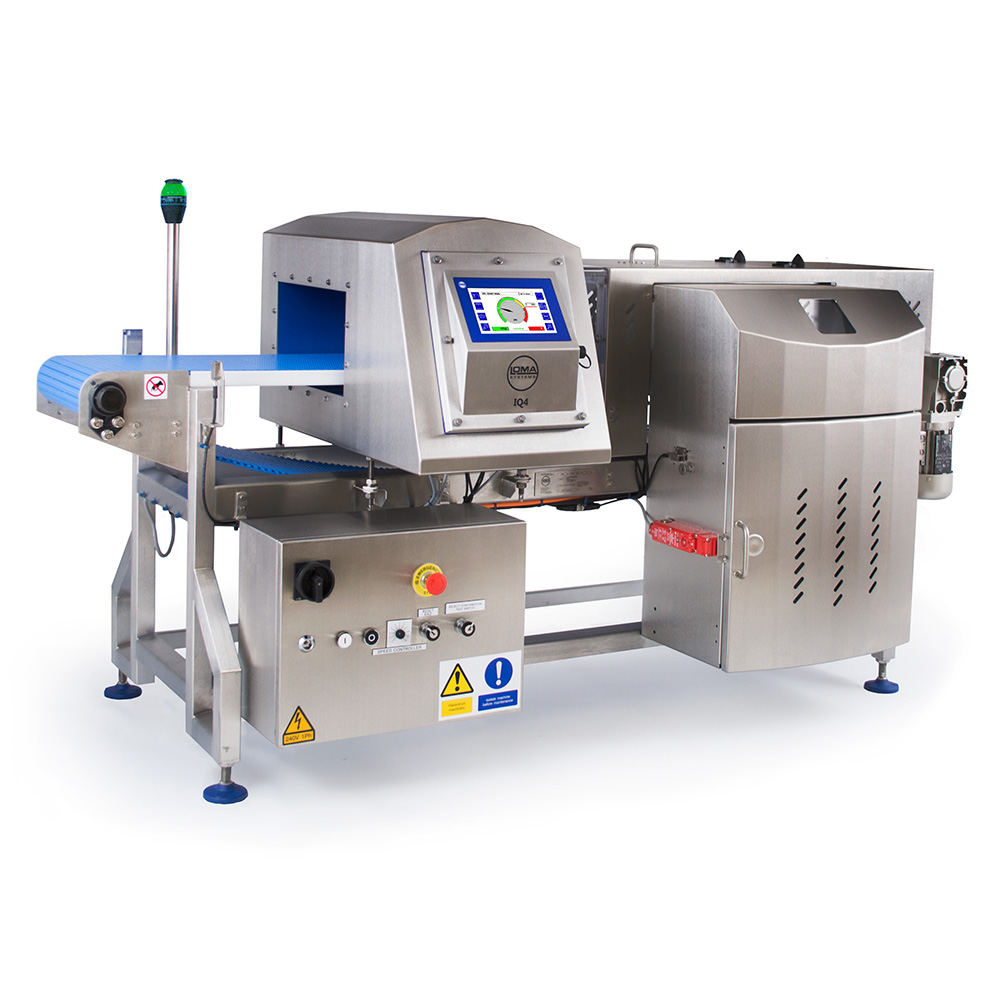

Металлодетекторы
Чёрный, цветной металл и нержавейка в сырье и упаковке; конвейерные Loma IQ4, CEIA и комбо «вес + металл» WIPOTEC-OCS.
Рентген, металлодетектор или чеквейер — что выбрать
Методы не конкурируют, а закрывают разные риски — часто их ставят вместе на одной линии. Ниже — когда какой нужен.
Рентген-инспекция
Определяет включения по плотности — металл, стекло, кость, камень, плотный пластик — сквозь фольгу и банки, и заодно контролирует массу, заполнение и целостность шва.
Металлодетектор
Находит чёрный, цветной металл и нержавейку. Компактнее и дешевле рентгена, но не видит стекло, кость и камень и «слепнет» на фольге.
Чеквейер
Взвешивает каждую упаковку в потоке, отбраковывает недовес и перевес, выявляет недокомплект. Это про фасовку и ФЗ-102, а не про инородные тела.
Часто методы совмещают: чеквейер + металлодетектор в одном блоке (WIPOTEC-OCS), а рентген — на финальном контроле упаковки. Соберём линию под ваш продукт.
Поможем выбрать метод →Какой метод под какой загрязнитель
| Включение / задача | Металлодетектор | Рентген-инспекция |
|---|---|---|
| Чёрный и цветной металл | да | да |
| Нержавеющая сталь | да — самый сложный металл для МД | да |
| Металл в фольгированной упаковке | нет — «слепнет» на фольге | да |
| Стекло, в т. ч. «стекло в стекле» | нет | да (для стеклотары — боковой луч) |
| Камень, керамика | нет | да |
| Кость | нет | зависит от кальцинирования — подтверждается на тест-образцах |
| Плотный пластик, ПВХ, резина | нет | зависит от плотности — проверяется на тест-образцах |
| Недовес / перевес / комплектность | нет | частично (по зонам) — основная задача чеквейера |
Итоговая обнаруживаемость зависит от продукта, упаковки и скорости — подтверждаем на ваших тест-образцах при пусконаладке.
Детектируемость материалов: что видит рентген, а что — металлодетектор
Металл, фольга, стекло, камень, кость, пластик, резина — виден ли каждый и чем его поймать на линии.
Контроль в составе линии
Контроль стоит после упаковки — и работает на маркировку
Рентген и чеквейер проверяют уже запаянную упаковку: включения, шов, вес. Фактический вес с чеквейера может передаваться на узел маркировки — на этикетку с кодом «Честного знака» для весового товара. Поэтому контроль и маркировку логично подбирать вместе.
Отрасли
Поставка, ввод в эксплуатацию и сервис
Инженерный подбор
Метод и модель под ваш продукт и упаковку; чувствительность подтверждаем на тест-образцах. Письменный расчёт.
Доставка и EAC
Поставка оборудования в Россию, таможенное оформление, декларации соответствия ЕАС.
Пусконаладка и обучение
Монтаж на линии, настройка отбраковки под ваши продукты, обучение операторов и технологов.
Сервис и ЗИП в РФ
Плановое ТО, срочный выезд, склад запчастей в России. Главный риск — не цена, а простой: инженер и ЗИП здесь.
Системы отбраковки под ваш продукт
Механизм отбраковки подбирается под вес, скорость и тип упаковки — чтобы надёжно убирать брак без повреждения годного продукта. Подберём и интегрируем нужную конфигурацию.
Сдув воздухом (air blast)
Для лёгких и относительно высокоскоростных продуктов. Доступен со всеми конфигурациями бункеров.
Сбрасывающая лента (drop belt)
Встроенная система для тонких и пакетированных продуктов, сложных для отбраковки обычными методами. Надёжность при компактных габаритах.
Сметающая / толкающая рука
Catch/slap arm — оптимальный выбор для продуктов среднего веса при умеренных скоростях линии.
Верхний прижим (overhead paddle)
Для самых тяжёлых продуктов. Часто работает в связке с роликовой дорожкой для накопления брака.
Роликовая дорожка (roller track)
Контролируемый отвод тяжёлых или хрупких продуктов, где важно избежать повреждений при сбросе в бункер.
Бункеры: передний и передне-задний
Передний — для удобного доступа оператора и экономии места; передне-задний — когда нужна двойная отбраковка. Запираемая зона, бункеры на колёсах, без двойного хендлинга.
Частые вопросы
Безопасен ли рентген для продукта?+
Да. Используется мягкое низкоэнергетическое излучение, которое не делает продукт радиоактивным и не меняет его качество. Реальные установки работают в десятки раз ниже нормативных порогов, утечка за пределы корпуса — менее 1 мкЗв/ч, ниже естественного фона. Оборудование сертифицируется по радиационной безопасности.
Чем рентген отличается от металлодетектора?+
Рентген определяет включения по плотности, а не по электромагнитным свойствам, поэтому находит не только металл, но и стекло, камень и керамику, а кость и плотный пластик — в зависимости от кальцинирования и плотности (подтверждается на тест-образцах); работает сквозь фольгу и заодно контролирует массу и упаковку. Металлодетектор дешевле и компактнее, но видит только металл — это оптимальный базовый рубеж, когда риск чисто металлический. Часто их ставят вместе.
Нужна ли поверка чеквейера в России?+
Если чеквейер применяется как средство измерений в сфере госрегулирования (контроль фасовки, торговый учёт), он подлежит утверждению типа СИ, внесению в госреестр и периодической поверке по ФЗ-102 с передачей результатов в ФГИС «Аршин». Европейская MID-сертификация не заменяет российскую поверку — наличие утверждения типа для конкретной модели уточняем при подборе.
Можно ли совместить контроль веса и металла в одном приборе?+
Да: у WIPOTEC-OCS есть комбо-системы «чеквейер + металлодетектор» в одном блоке — вес и металл проверяются на одной раме, что экономит место на линии и упрощает интеграцию. Рентген при этом обычно ставят на финальном контроле упакованной продукции. Конфигурацию подбираем под продукт и линию.
Смотрите также
Подберём контроль под ваш продукт
Опишите продукт, упаковку и риски (инородные тела, вес, металл) — инженер предложит метод и модель и пришлёт письменный расчёт с оценкой обнаружения под ваш продукт.
