Etra Pack
Etra Pack WOX 205
Компактная платформа для участка с ограниченной площадью.
- Режимы
- Вакуум / MAP, состав по заказу
- Плёнка
- Ширина 150–380 мм
- Глубина
- До 150 мм
- Темп
- По формату и оснастке
- Длина
- 3,5–4,5 м, по конфигурации
Термоформеры для пищевой продукции
Etra Pack WOX формуют упаковку из рулона, поэтому готовые лотки не нужны. Четыре платформы дают выбор ширины плёнки и глубины формы; вакуум и MAP согласуют под продукт и комплектацию.
Модели и серии
4 платформы · 1 брендEtra Pack
Etra Pack
Etra Pack WOX 240
Средний формат рулона для сыров, нарезки и готовых блюд.
- Режимы
- Вакуум / MAP, состав по заказу
- Плёнка
- Ширина 360–422 мм
- Глубина
- До 150 мм
- Темп
- По формату и оснастке
- Длина
- 4,5–5,5 м, по конфигурации
Etra Pack

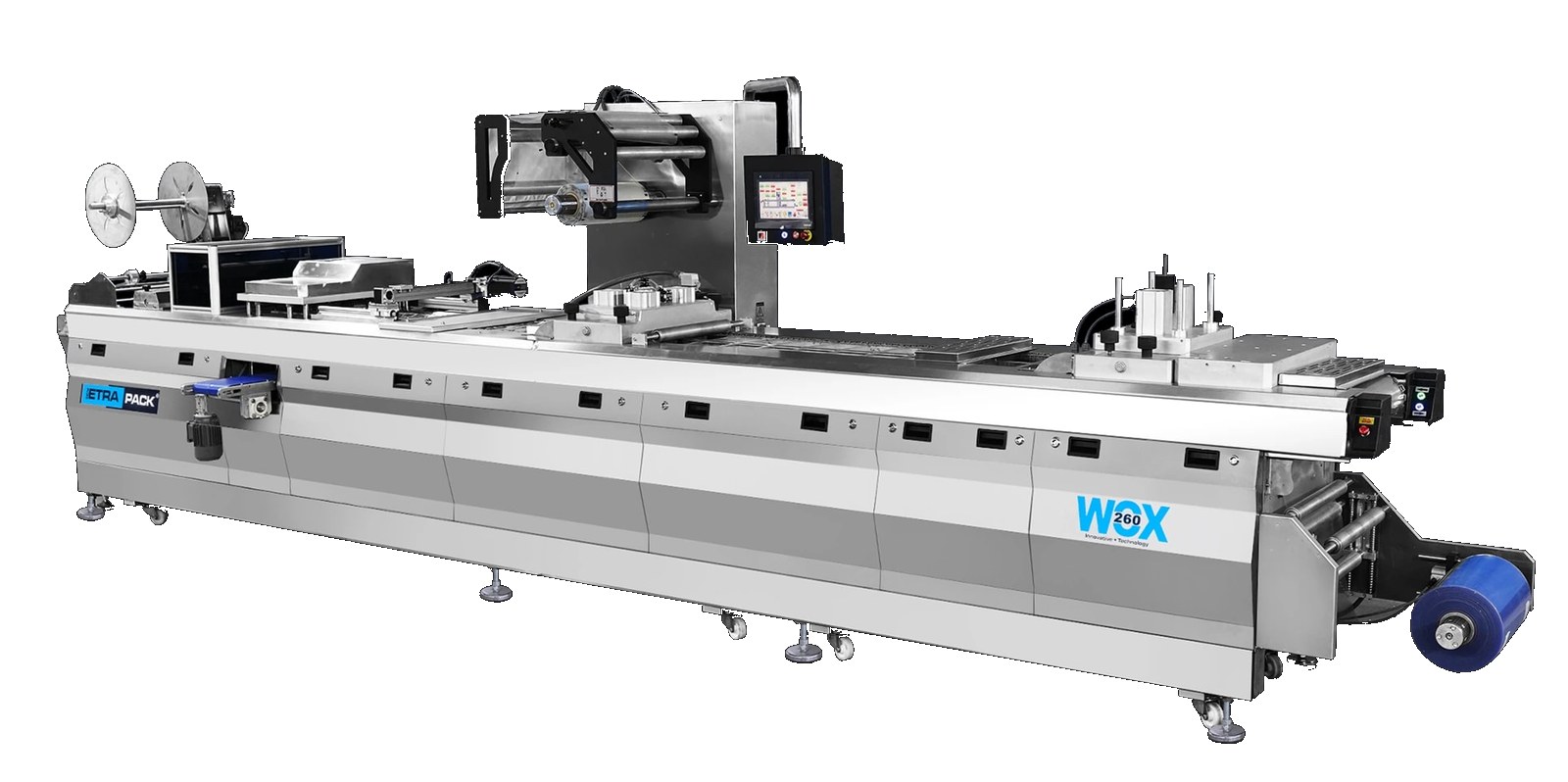

Etra Pack WOX 260
Широкий диапазон рулона для плоской и порционной упаковки.
- Режимы
- Вакуум / MAP, состав по заказу
- Плёнка
- Ширина 150–700 мм
- Глубина
- До 80 мм
- Темп
- 8–10 циклов/мин, по формату
- Длина
- 5–8 м, по конфигурации
Etra Pack
Etra Pack WOX 260 XL
Широкая плёнка и глубокие формы для объёмных порций.
- Режимы
- Вакуум / MAP — опции
- Плёнка
- Ширина 422–700 мм
- Глубина
- До 150–250 мм, по исполнению
- Темп
- 7–8 циклов/мин, по формату
- Длина
- 6–10 м, по конфигурации
Ширина указана для нижней плёнки, а глубина — как предел формования выбранного исполнения. Темп в циклах не равен числу упаковок: за цикл выходит столько упаковок, сколько гнёзд в оснастке. Значения служат ориентиром подбора; рабочий темп, плёнку, формат и габариты подтверждают вместе и фиксируют в предложении. Вакуум и MAP согласуют в составе заказа; у WOX 260 XL производитель прямо относит их к опциям. Skin для этих четырёх платформ не заявляем.
Как работает термоформовочная упаковочная машина
Термоформер делает нижнюю часть упаковки из рулонной плёнки. Продукт загружают в сформованные ячейки, затем упаковку закрывают верхней плёнкой и отделяют от полотна. Готовые лотки для этого процесса не требуются.
- 01
Формование нижней плёнки
Полотно поступает в формующую оснастку, нагревается и принимает заданную форму. Глубину, ширину рулона и раскладку ячеек выбирают вместе: они определяют геометрию упаковки и количество гнёзд за цикл.
- 02
Загрузка продукта
Порции укладывают в открытые ячейки. Ручную загрузку или связь с дозированием согласуют в проекте линии; наличие термоформера само по себе не означает, что автоматический дозатор входит в поставку.
- 03
Вакуум, газ и запайка
В выбранной комплектации из упаковки удаляют воздух или создают модифицированную газовую атмосферу, после чего верхнюю плёнку запаивают по контуру. Состав газа, плёнку и режим запайки согласуют с технологом под продукт.
- 04
Разделение и выход упаковок
Закрытые упаковки отделяются от полотна и переходят на следующие операции. За один цикл выходит несколько упаковок, если оснастка содержит несколько гнёзд; итоговый темп учитывает загрузку и все операции линии.
Вакуум и MAP — разные режимы сохранения продукта, а skin требует отдельного подтверждения оборудования и плёнки. Продолжительность хранения проверяют для конкретного продукта, рецептуры, упаковки и холодовой цепи.
Термоформер или трейсиллер: от чего начать выбор
Сначала определяют, из чего должна получаться упаковка: из рулона на самой машине или из готового лотка.
Упаковка из рулона
WOX формует нижнюю часть упаковки на линии. Такой процесс позволяет отказаться от подачи готовых лотков; для выбранного размера продукта рассчитывают форму, раскладку гнёзд и подходящую плёнку. Экономику считают по расходу материала, отходам, темпу и затратам на оснастку.
Запайка готового лотка
Трейсиллер принимает уже изготовленную тару и закрывает её плёнкой. Его рассматривают, когда нужно сохранить конкретный готовый лоток или другой способ подачи тары. Вакуум и MAP встречаются в обоих процессах: один только режим газа не определяет выбор машины.
Сыпучий продукт в пакете
Если продукт нужен в пакете, а формованный лоток не требуется, сравнивают технологию с вертикальной упаковкой. Размер порции, подача продукта и вид готового пакета важнее формального сравнения паспортных циклов.
Для подбора нужны образец продукта и чертёж готовой упаковки: наружный размер, полезная глубина, масса порции, зона запайки и требуемое число упаковок в минуту.
Плёнка, вакуум и MAP для вашего продукта
Нижняя и верхняя плёнка выполняют разные задачи
Нижнюю плёнку формуют, верхняя закрывает упаковку. На страницах WOX производитель указывает для нижнего полотна PVC, PET и PP, для верхнего — PP с барьерным слоем EVOH. Это перечень совместимых материалов, а не разрешение на любую плёнку из этих полимеров: структуру, толщину и режим запайки согласуют под оснастку.
Ширина рулона не равна ширине одного лотка
Рулон должен вместить всю раскладку ячеек и технологические зоны полотна. Поэтому даже подходящая ширина плёнки не гарантирует нужную упаковку: проверяют шаг подачи, число гнёзд, контур запайки и отделение готовых упаковок.
Режим упаковки выбирают по продукту
Для WOX подтверждена совместимость с вакуумом и MAP; у XL эти системы предлагаются как опции. Газовую смесь, остаточный кислород, барьер плёнки и условия хранения задают в технологическом задании. Универсального срока годности для всех продуктов и всех режимов нет.
Марку и поставщика плёнки фиксируют при подборе. Непроверенную толщину, алюминиевую крышку и skin не включают в обещанный формат без подтверждения производителя.
Как глубина формы и раскладка влияют на подбор
Проверить реальную высоту продукта
WOX 260 рассчитана на неглубокую форму, а для объёмных порций рассматривают другие платформы WOX, включая XL. Проверяют не только предельную глубину: нужны полезный объём, размещение продукта, свободная зона запайки и запас под выбранный режим упаковки.
Рассчитать упаковки за цикл
Расчётный выпуск получают из количества гнёзд оснастки и циклов машины. Например, четыре гнезда при восьми циклах дают 32 упаковки в минуту до учёта остановок. Это пример расчёта, а не обещанная производительность какой-либо WOX; рабочий результат подтверждают на вашем формате.
Описать все планируемые форматы
Для каждого размера согласуют оснастку формования, запайки и разделения, подходящую плёнку и последовательность переналадки. Возможность перехода между форматами и длительность смены проверяют по выбранному исполнению; не обещают смену одним движением или за одинаковое время для всех платформ.
Широкий рулон может вместить больше гнёзд, но не делает машину автоматически быстрее: результат зависит от размера упаковки, режима вакуума или газа, загрузки и запайки.
Загрузка, маркировка и контроль после термоформера
Согласовать подачу порций
Продукт должен поступать в ячейки в темпе упаковщика и не попадать в зону запайки. При автоматизации проверяют форму порции, точность дозирования, число точек загрузки и обмен сигналами между машинами. Способ загрузки согласуют отдельно от базовой платформы WOX.
Нанесение даты и кода
Место нанесения даты или кода выбирают по плёнке, рисунку упаковки и доступу к ней до или после запайки. Узел маркировки должен совпадать с шагом формата и оставлять читаемую маркировку на каждой упаковке.
Масса и безопасность готовой упаковки
Чеквейер проверяет массу после закрытия упаковки. Металлодетектор или рентген выбирают по продукту, материалу упаковки и целевым включениям; наличие WOX не заменяет этот контроль. Участок отбраковки и связь с упаковщиком описывают в составе линии.
Габарит в карточке — ориентир по длине машины. План цеха должен учитывать также загрузку, выход упаковок, доступ для обслуживания, смены рулона и мойки.
От чего зависит цена термоформера
Цена по запросу: расчёт привязан к упаковке и согласованной комплектации, а не только к номеру WOX.
Состав оборудования и оснастки
В предложении указывают платформу, ширину рулона, глубину формы, гнёзда и шаг формата, режим вакуума или MAP, систему загрузки и набор оснастки. Вакуумный насос, газовое оборудование, контроль, маркировку и дополнительные форматы перечисляют явно, чтобы был понятен состав цены.
Монтажные условия и запуск
До заказа согласуют чертёж установки и требования к электропитанию, сжатому воздуху, охлаждению и газу для выбранной конфигурации. При запуске проверяют формование, загрузку, герметичность и рабочий темп на вашем продукте и плёнке.
Поставка и обслуживание
Условия поставки, документы, пусконаладку и обучение включают в согласованный объём работ. Потребность в ножах, уплотнениях, нагревателях и другой оснастке определяют по исполнению и режиму эксплуатации; сроки оборудования и запасных частей подтверждают в предложении.
Частые вопросы
Что такое термоформер и чем он отличается от трейсиллера?
Термоформер формует нижнюю часть упаковки из рулона плёнки на самой линии, затем продукт загружают и закрывают верхней плёнкой. Трейсиллер запаивает готовый лоток. Выбор зависит от требуемой упаковки, объёма выпуска, подачи продукта и расхода материала.
Как выбрать WOX 205, 240, 260 или 260 XL?
Сравнивают ширину нижней плёнки, полезную глубину упаковки, раскладку гнёзд и место в цехе. WOX 205 — компактная платформа, 240 — средний формат рулона, 260 — широкий диапазон плёнки при небольшой глубине, XL — широкая плёнка и глубокие формы. Окончательный выбор делают по чертежу упаковки и образцу продукта.
Циклы в минуту — это количество готовых упаковок?
Нет. За цикл выходит столько упаковок, сколько гнёзд в оснастке. Расчётный темп в упаковках получают умножением этих величин, а рабочую производительность подтверждают с учётом загрузки, режима вакуума или газа, запайки и остановок.
Поддерживают ли термоформеры WOX вакуум и MAP?
Производитель подтверждает совместимость этих четырёх платформ с вакуумом и модифицированной атмосферой. Состав системы согласуют при заказе; у WOX 260 XL вакуум и MAP прямо указаны как опциональная интеграция. Наличие насоса и газового оборудования фиксируют в комплектации.
Можно ли на WOX делать skin-упаковку?
Для WOX 205, 240, 260 и 260 XL режим skin не подтверждён в проверенных материалах по самим моделям. Если нужна упаковка в обтяжку, её задают отдельно: производитель должен подтвердить оборудование, оснастку и плёнку для такого режима.
Какая плёнка нужна термоформеру Etra Pack?
На действующих страницах WOX указаны PVC, PET и PP для нижней формуемой плёнки и PP с барьерным слоем EVOH для верхней. Конкретную структуру, толщину, ширину и режим запайки подбирают под продукт и форму. Материалы нельзя заменять только по совпадению названия полимера.
Почему ширина плёнки не совпадает с размером лотка?
Полотно включает раскладку всех ячеек и технологические зоны, необходимые для формования, запайки и разделения. Чертёж отдельного лотка, число гнёзд, шаг подачи и ширину рулона согласуют вместе.
Можно ли менять формат упаковки?
Возможность нескольких форматов согласуют по выбранной платформе и набору оснастки. Для каждого формата проверяют формование, запайку, разделение, плёнку и порядок переналадки. Количество доступных форматов и время смены не одинаковы для любой комплектации.
Какой срок годности обеспечивает вакуум или MAP?
Единого срока нет. Его определяют для конкретного продукта, рецептуры, начального состояния сырья, плёнки, газовой смеси, герметичности и условий хранения. Выбранный режим упаковки не заменяет технологическую проверку и соблюдение холодовой цепи.
Что отправить для расчёта цены термоформера?
Нужны продукт и масса порции, чертёж или образец упаковки, требуемое число упаковок в минуту, режим вакуума или MAP, данные плёнки, перечень форматов и план участка. По этим данным согласуют платформу, оснастку, загрузку, оборудование линии, условия поставки и запуска.
