TTO-принтеры — печать прямо на плёнке
Термотрансферный принтер встраивается в упаковочную машину и печатает риббоном по плёнке «на лету»: дату, партию, состав и код DataMatrix «Честного знака» — без этикеток и клея. Две линейки: Markem-Imaje SmartDate (X45, X65) и Videojet DataFlex (6330, 6530). Подбор под ваш упаковщик, пусконаладка, риббоны и сервис в России.
Как работает TTO и где он ставится
TTO (thermal transfer overprinter) — печатающая головка с термотрансферным риббоном, встроенная в упаковочную машину: VFFS, трейсиллер или флоу-пак. Принтер стоит до узла формирования упаковки и печатает по плёнке, пока она ещё плоская — на вертикальных упаковщиках это пустая сухая плёнка до засыпки продукта, поэтому влагозащита узлу печати обычно не нужна, даже если продукт влажный.
Прерывистый и непрерывный режимы
Вертикальные машины (VFFS) протягивают плёнку с остановками — печать идёт в прерывистом (интермиттирующем) режиме. Горизонтальные (HFFS, флоу-пак) тянут плёнку непрерывно — печать «на ходу». Актуальные модели SmartDate и DataFlex поддерживают оба режима.
Чем TTO лучше этикетки и штампа
- Один расходник — риббон; не нужны этикетки, клей и аппликатор
- Переменные данные без остановки: дата, партия, вес, уникальный DataMatrix на каждой упаковке
- Против горячего тиснения — стабильное качество оттиска и коды, которые читаются
- Код — часть упаковки: не отклеится и не потеряется в логистике
Модели TTO-принтеров

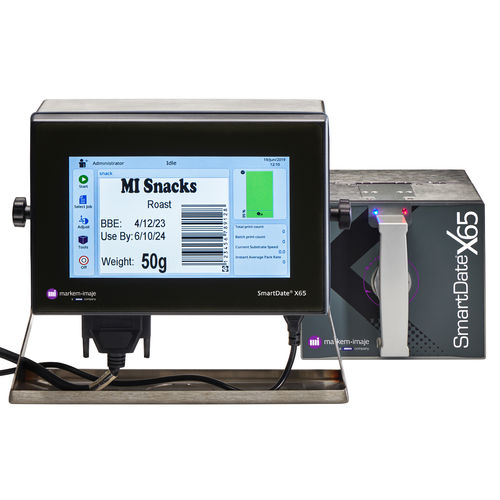

Markem-Imaje SmartDate (Франция)
вся линейка 300 dpi- SmartDate X45 — до 220 упаковок/мин при 300 dpi
- SmartDate X65 — флагман: до 455 упаковок/мин, сенсорный экран 10,1"; X65-128 — головка 128 мм: состав и пищевая ценность рядом с кодом
- DataMatrix поддерживается всей актуальной линейкой
- Прерывистый и непрерывный режимы — под VFFS и флоу-пак
- ПО CoLOS для дизайна сообщений и управления печатью

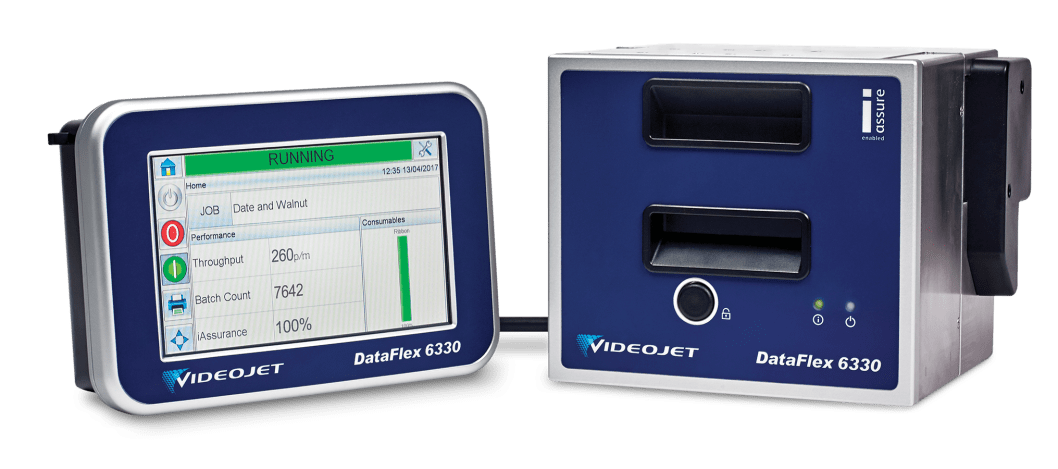

Videojet DataFlex (США)
airless · iAssure- DataFlex 6330 — рабочая модель: головки 32/53 мм, 300 dpi, до 750 мм/с, до 250 отпечатков/мин; фотоконтроль каждого кода iAssure на обеих головках
- DataFlex 6530 — флагман: головки 53/107 мм, до 1000 мм/с, до 700 отпечатков/мин (53 мм); риббон до 1200 м; iAssure — на головке 53 мм
- Безвоздушная подача риббона Intelligent Motion — цеховой сжатый воздух не нужен
- Быстросменная кассета риббона, ПО CLARiTY для шаблонов кода
Значения — по официальным даташитам производителей, максимумы на эталонных условиях. Скорость печати кода «Честного знака» в метрах в минуту вендоры не публикуют — она зависит от размера кода, шага упаковок и режима линии; считаем в подборе под вашу задачу.
Какой принтер под какую задачу
| Задача | Решение |
|---|---|
| Код «Честного знака» на типовой линии | DataFlex 6330 / SmartDate X45 |
| Скоростная линия — 400+ упаковок в минуту | DataFlex 6530 / SmartDate X65 |
| Состав и пищевая ценность рядом с кодом — широкая печать | SmartDate X65-128 (128 мм) / DataFlex 6530 (107 мм) |
| Этикетка на готовый лоток или короб (печать по плёнке невозможна) | Принтер-аппликатор 2200 Series |
Ориентир, не приговор: финальная конфигурация зависит от упаковщика, плёнки, размера кода и скорости линии — инженер предложит решение с обоснованием.
TTO в контуре «Честного знака»
Печать кода
TTO-принтер печатает уникальный GS1 DataMatrix на плёнке каждой упаковки — до формирования пакета.
Контроль кода
Камера машинного зрения читает каждый код после печати; нечитаемое уходит на отбраковку до короба.
Агрегация и отчёт
Коды объединяются в короб и паллету, программный узел отчитывается в ГИС МТ — как устроен весь контур, смотрите в разделе маркировки.
Принтер сам по себе в ГИС МТ ничего не передаёт: коды заказывает и «закрывает» отчётами программный узел линии — мы поставляем оборудование печати и контроля и стыкуем его с контуром вашего ИТ-интегратора.
Поставка, ввод в эксплуатацию и сервис
Инженерный подбор
Принтер под ваш упаковщик: режим печати, ширина головки, кронштейн крепления, размер кода. Письменный расчёт.
Доставка и EAC
Поставка оборудования в Россию, таможенное оформление, декларации соответствия ЕАС.
Монтаж и обучение
Встройка в упаковочную машину, настройка шаблонов печати, обучение операторов.
Риббоны и ЗИП в РФ
Расходные материалы, печатающие головки и запчасти в России. Главный риск — не цена, а простой: расходники и инженер здесь.
Частые вопросы
Чем TTO отличается от этикетировщика?+
TTO печатает риббоном прямо по упаковочной плёнке — этикетка не нужна, код становится частью упаковки, расходник один. Принтер-аппликатор печатает и наклеивает самоклеящуюся этикетку — он нужен там, где по материалу упаковки печатать нельзя (готовые лотки, короба), и для агрегации.
Какое разрешение нужно для кода «Честного знака»?+
Ориентир — 300 dpi: мелкий DataMatrix должен уверенно читаться сканером и камерой. Вся актуальная линейка — SmartDate X45/X65 и DataFlex 6330/6530 — печатает в 300 dpi, DataMatrix заявлен в даташитах производителей.
У меня влажный цех — нужна ли принтеру влагозащита?+
Как правило, нет. На вертикальных упаковщиках принтер стоит до упаковочной машины и печатает на пустой сухой плёнке — влаги в этой точке линии нет, даже если продукт мокрый. Требования к исполнению определяются местом установки узла печати, а не влажностью цеха в целом.
Какой режим печати нужен под мой упаковщик?+
VFFS протягивает плёнку с остановками — нужен прерывистый (интермиттирующий) режим; флоу-пак тянет плёнку непрерывно — нужен непрерывный. Актуальные SmartDate и DataFlex поддерживают оба; конфигурацию под ваш упаковщик подтверждаем при подборе.
Какая реальная скорость печати кода?+
Паспортные максимумы: SmartDate X45 — до 220 упак/мин, X65 — до 455, DataFlex 6330 — до 250 отпечатков/мин, 6530 — до 700 (головка 53 мм). Скорость печати кода в метрах в минуту вендоры не публикуют — она зависит от размера кода, шага упаковок и режима линии; считаем под вашу задачу.
Смотрите также
Подберём TTO-принтер под вашу линию
Напишите, какой у вас упаковщик, что печатаете (дата, партия, код «Честного знака») и скорость линии — инженер предложит модель и конфигурацию и пришлёт письменный расчёт.
