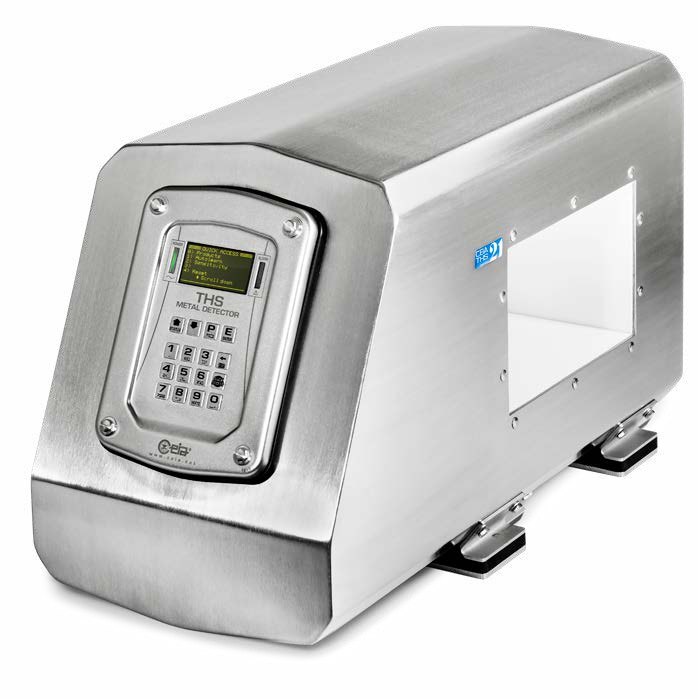

Металлодетектор CEIA THS/MS21

Особенности и преимущества

Технические данные CEIA THS/MS21

Тип оборудования

конвейерная линия контроля: металлодетектор, транспортёр и отбраковка

Принцип работы

Multi-Spectrum — сравнение отклика продукта и металла сразу на многих частотах

Что находит

чёрный металл (Fe), цветной металл, нержавеющая сталь

Чувствительность

очень высокая; порог в миллиметрах подбирается под ваш продукт и подтверждается на ваших образцах

Подавление «эффекта продукта»

да — многочастотный анализ и самообучение на продукте

Калибровка

непрерывная самокалибровка, периодическая не нужна; автотест и самопроверка AUTO-QC

Память

500 продуктов, 10 000 событий (100 000 с модулем IXC), до 40 пользователей

Экран и управление

графический OLED-экран 4×20 знаков; клавиатура из нержавеющей стали, 16 клавиш

Связь с линией

RS232, Bluetooth; с модулем IXC — Ethernet/Wi-Fi, веб-интерфейс, OPC-UA, EtherNet/IP

Исполнения конвейера

плоская лента (THS/FBB), модульная (THS/MBB), модульная втягивающаяся (THS/MBR), круглый шнур (THS/RB-800 — только в узком корпусе Slim Line THS/SLMS21)

Высота проёма

66–315 мм с шагом 25 мм (плоская и модульная лента); до 241 мм (втягивающаяся); до 165 мм (круглый шнур)

Ширина ленты

200 · 300 · 400 · 450 · 500 · 600 · 800 мм — по исполнению конвейера

Длина конвейера

800 · 1000 · 1300 · 1500 · 1700 · 1800 · 2000 мм — по исполнению

Высота ленты от пола

700 · 745 · 775 · 825 · 875 · 920 · 950 · 1000 · 1125 мм; опоры регулируются на ±76 мм

Отбраковка

останов ленты, пневмотолкатель, сброс воздухом, поворотная заслонка, реверс ленты (плоская), втягивание ленты (втягивающаяся)

Корпус и защита от воды

нержавеющая сталь AISI 316L, пластики с пищевым допуском (EC/FDA); детектор IP66–IP69K, конвейеры плоский, модульный и втягивающийся — IP65, круглый шнур — IP54 (IP69K по запросу)

Питание детектора

100–240 В, одна фаза, 50/60 Гц, ток 2,2 А (блок питания Control Power Box)

Питание конвейера

исполнение на 115 В (100–120 В) или на 230 В (200–240 В), 50/60 Гц; привод — трёхфазный двигатель 230 В мощностью 0,37 кВт (исполнение 115 В) или 0,75 кВт (исполнение 230 В)

Сжатый воздух

600–1000 кПа; 50 л/мин на пневмотолкатель, 600 л/мин на сброс воздухом (опция)

Условия в цехе

от −10 до +55 °C, влажность 5–90 % без конденсата

Соответствие

HACCP (ХАССП), GMP, ISO 9001; FDA 21 CFR Part 11 — целостность электронных записей

Даташит серии

Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.

Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.

Материалы и включения

Металлодетектор находит металл. Что обнаруживает рентген там, где металлодетектор бесполезен (стекло, кость, камень, пластик, фольга) — в справочнике:

Ввод в эксплуатацию и поддержка в РФ

• Закупка и доставка — покупаем машину у производителя в Италии и везём на вашу площадку
• Таможня и документы — оформление, платежи, декларация соответствия ЕАС — полный пакет на ввоз
• Пусконаладка — монтаж в линию, настройка под ваш продукт, проверка на тест-образцах
• Обучение операторов — смена продукта, ежедневная проверка тест-образцами, чистка — на вашей линии
• Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
• Поверка не нужна — это не средство измерения массы; нужна валидация по ХАССП и журнал проверок
• Подбор до контракта — проём, ширину ленты и способ отбраковки подбираем под ваш продукт и упаковку

Отрасли и задачи

THS/MS21 особенно силён на «сложных» продуктах, где велик «эффект продукта»: влажное и солёное мясо, сыр и молочка, готовые блюда. Подходит и для сухих продуктов — снеки, бакалея, кондитерка, хлебопечение. Стекло, камень, кость и плотный пластик металлодетектор не видит, а металлизированная плёнка и фольга ему мешают — эти задачи закрывает рентген.
