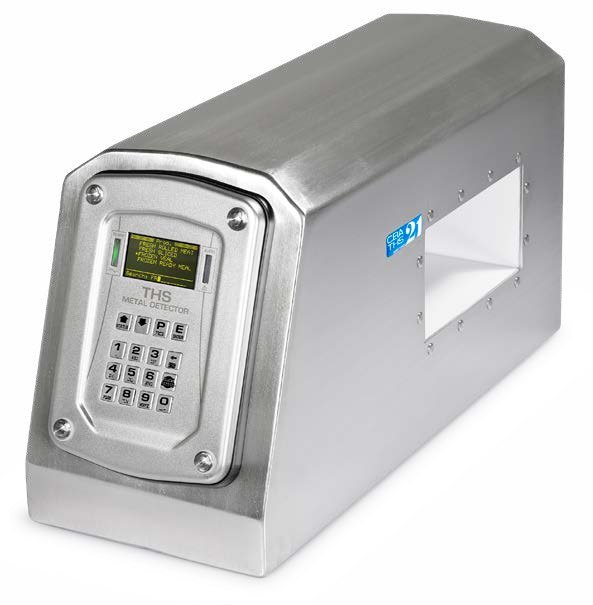

Металлодетектор CEIA THS/21
THS/21 — конвейерный металлодетектор CEIA для пищевой продукции и стандартное исполнение серии THS 21. Он находит магнитные и немагнитные металлы и нержавеющую сталь и автоматически отбраковывает загрязнённый продукт, а рабочая частота подбирается под конкретный продукт. Функция Auto-Learn настраивается на продукт за один проход и дальше сама следит за «эффектом продукта», а real-time самокалибровка и AUTO-QC держат чувствительность стабильной без ручных калибровок. Многочастотная технология Multi-Spectrum — в отдельном исполнении THS/MS21.
Оборудование производства CEIA (Италия)
PDFДаташит модели на русском3 стр. · 605 КБ · ред. 1.0 от 05.09.2026СкачатьОсобенности и преимущества
Высокая чувствительность
Обнаружение магнитных и немагнитных металлов и нержавеющей стали; под конкретный продукт подбирается рабочая частота, помехозащищённость высокая.
Auto-Learn и AUTO-QC
Самообучение на продукте за один проход плюс автотест и AUTO-QC: меньше ручных проверок калибровки, ложных срабатываний и простоев линии.
Гигиена AISI 316L
Корпус из нержавейки AISI 316L и пищевые пластики (EC/FDA); сам детектор IP66–IP69K и рассчитан на мойку под давлением, конвейеры FBB/MBB/MBR — IP65.
Технические данные
- Тип
- конвейерная система инспекции: металлодетектор + транспортёр + отбраковка
- Принцип работы
- детектор магнитных и немагнитных металлов; работа с разными типами продукта за счёт выбора рабочей частоты
- Обнаружение
- чёрный (Fe), цветной металл, нержавеющая сталь
- Чувствительность
- Very High; порог в мм — по запросу, на тест-образцах
- Подавление эффекта продукта
- да, Auto-Learn с одного прохода и автослежение
- Калибровка
- real-time самокалибровка; автотест + AUTO-QC
- Память
- 500 продуктов, 10 000 событий (100 000 с IXC); до 40 пользователей
- Дисплей и клавиатура
- графический OLED 4×20 знаков; клавиатура из нержавеющей стали, 16 клавиш
- Интерфейсы
- RS232, Bluetooth; опц. IXC — Ethernet/Wi-Fi, OPC-UA, EtherNet/IP
- Исполнения конвейера
- THS/FBB — плоская лента, THS/MBB — модульная, THS/MBR — модульная втягивающаяся, THS/RB-800 — круглый шнур (только Slim Line THS/SL21)
- Высота полезной апертуры
- 66–315 мм с шагом 25 мм (FBB, MBB); до 241 мм (MBR); до 165 мм (RB-800)
- Ширина ленты
- 200 · 300 · 400 · 450 · 500 · 600 · 800 мм — по исполнению конвейера
- Длина конвейера
- 800 · 1000 · 1300 · 1500 · 1700 · 1800 · 2000 мм — по исполнению
- Высота ленты от пола
- 700 · 745 · 775 · 825 · 875 · 920 · 950 · 1000 · 1125 мм; регулировка опор ±76 мм
- Отбраковка
- останов ленты, пневмотолкатель, воздушный сброс, поворотная заслонка, реверс ленты (FBB), втягивание ленты (MBR)
- Корпус / защита
- AISI 316L, пищевые пластики (EC/FDA); детектор IP66–IP69K, конвейеры FBB/MBB/MBR — IP65, RB-800 — IP54 (IP69K по запросу)
- Питание детектора
- Control Power Box: 100–240 В AC, 1 фаза, 50/60 Гц; ток 2,2 А
- Питание конвейерной системы
- исполнение 115 В (100–120 В AC) или 230 В (200–240 В AC), 50/60 Гц; привод — трёхфазный двигатель 230 В, 0,37 кВт (115 В) или 0,75 кВт (230 В)
- Сжатый воздух
- 600–1000 кПа; 50 л/мин (пневмотолкатель), 600 л/мин (воздушный сброс, опция)
- Условия эксплуатации
- −10…+55 °C; влажность 5–90 % без конденсата
- Соответствие
- HACCP, GMP, ISO 9001; FDA 21 CFR Part 11
Даташит модели
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Металлодетектор реагирует на электропроводность и магнитные свойства — находит только металл, зато любой и в любой точке продукта. Стекло, камень, кость и плотный пластик он не видит: для них нужен рентген.
- Контроль металла как критическая точка ХАССП
- 100% инспекция потока с автоотбраковкой
- Подавление «эффекта продукта» (Auto-Learn, выбор рабочей частоты)
- Меньше ручных калибровок и простоев (AUTO-QC)
- Прослеживаемость и отчёты (FDA 21 CFR Part 11)
Отрасли и задачи
THS/21 универсален для упакованной и насыпной продукции: мясо и птица, молочка, бакалея и снеки, кондитерка, хлебопечение, готовые блюда. Часто ставится финальным барьером после фасовки. Для особо сложных влажных и солёных продуктов выбирают многоспектральное THS/MS21; для неметаллических включений и плотной фольги — рентген.
Материалы и включения
Металлодетектор находит металл. Что обнаруживает рентген там, где металлодетектор бесполезен (стекло, кость, камень, пластик, фольга) — в справочнике:
Серия CEIA THS/21
THS/21 — стандартное высокочувствительное исполнение серии. Для сложных продуктов есть многоспектральное THS/MS21, для тесных линий — Slim Line; форматы ленты (плоская, модульная, модульная втягивающаяся, круглоременная) подбираются под продукт.
| Исполнение | Когда выбирать | Технология |
|---|---|---|
| THS/21 (это) | стандартные продукты, высокая чувствительность | выбор рабочей частоты · Auto-Learn |
| THS/MS21 | сложные влажные/солёные продукты | Multi-Spectrum |
| THS/SL21 · SLMS21 | ограниченное место на линии (Slim Line) | компактный корпус |
| THS/FBB · MBB · MBR · RB-800 | исполнения ленты: плоская, модульная, модульная втягивающаяся, круглоременная (round belt) | на RB-800 — только Slim Line THS/SL21 |
Ввод в эксплуатацию и поддержка в РФ
Оборудование производства CEIA (Италия) с поставкой в Россию: таможенное оформление и ЕАС, доставка, пусконаладка на линии, обучение операторов, плановое ТО. Госповерки для металлодетектора в РФ не требуется — это не средство измерения массы; нужна валидация по ХАССП: ежедневная проверка тест-образцами Fe / нерж. / цветной металл и документирование по регламенту.
Частые вопросы
Что находит THS/21, а что нет? +
Только металл: чёрный (Fe), цветные металлы и нержавеющую сталь. Он не видит стекло, камень, кость, керамику и плотный пластик — для них нужен рентген. Нержавейка обнаруживается труднее чёрного металла.
От чего зависит чувствительность? +
От размера апертуры (чем меньше проём — тем выше чувствительность), рабочей частоты, типа металла и подавления «эффекта продукта». Порог в мм CEIA открыто не публикует — он подтверждается на тест-образцах под ваш продукт при пусконаладке.
Чем THS/21 отличается от THS/MS21? +
THS/21 — стандартное исполнение серии: рабочая частота подбирается под продукт, «эффект продукта» снимается функцией Auto-Learn. THS/MS21 добавляет технологию Multi-Spectrum — работу по спектру частот для максимального подавления «эффекта продукта» на сложных влажных и солёных продуктах.
Нужна ли поверка или сертификация в РФ? +
Обязательной госповерки для металлодетектора нет — это не средство измерения массы. Нужна валидация по ХАССП: проверка тест-образцами (Fe / нерж. / цветной) и документирование. Поставляется с оформлением ЕАС.
