Ishida · ATLAS-BВертикальная упаковка

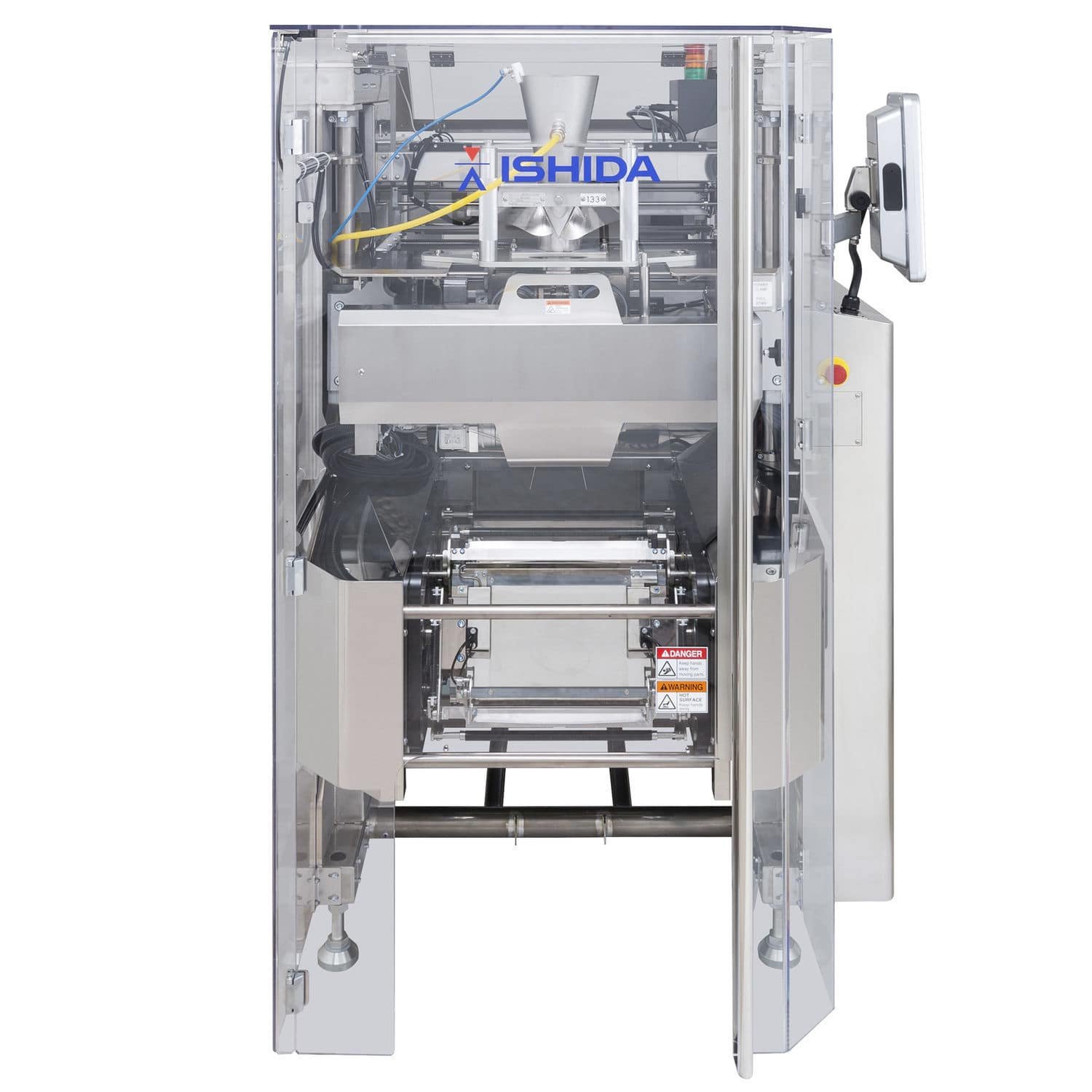

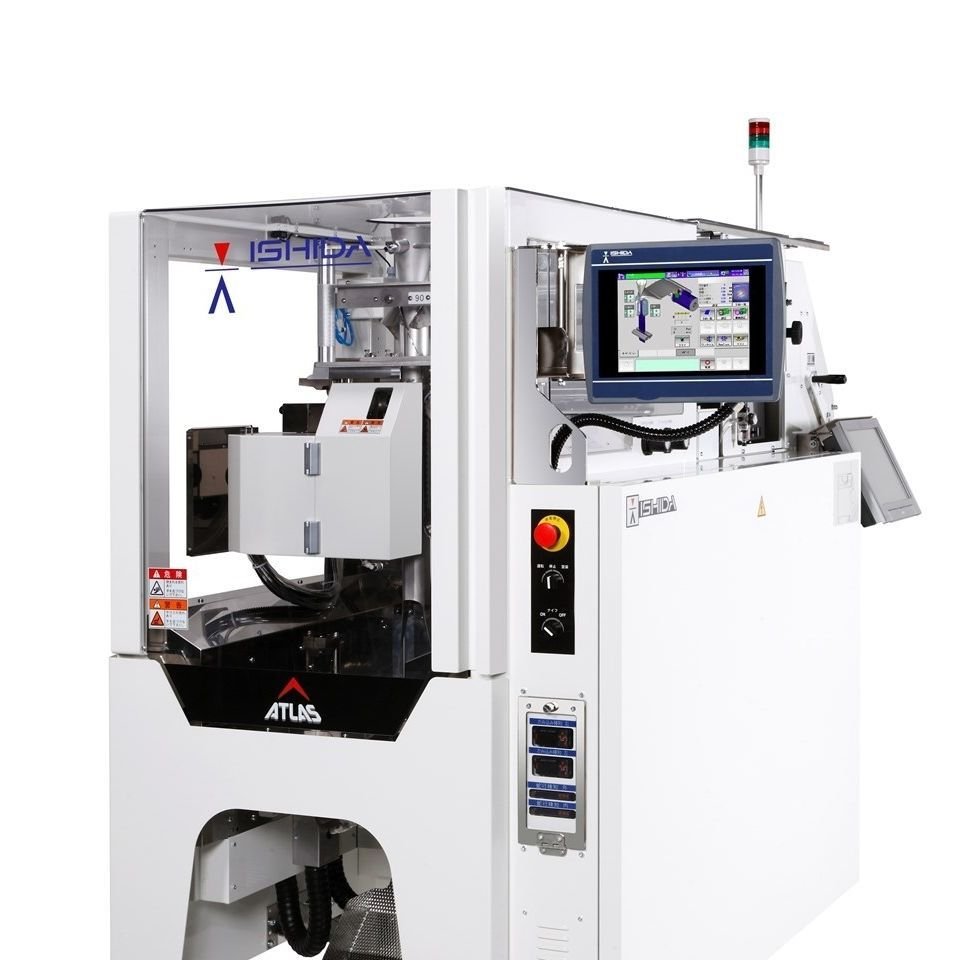

Вертикальная упаковочная машина Ishida ATLAS-B
ATLAS-B — собственный bagmaker (вертикальная упаковочная машина, VFFS) Ishida и рабочая лошадка линейки: из рулона плёнки формируется рукав, сверху принимается доза продукта — как правило, от мультиголовочных весов, — машина запаивает швы и отрезает готовый пакет. Паспортная скорость — до 200 пакетов в минуту в зависимости от конфигурации, ширина пакета — до 330 мм. Выпускается в одинарном и парном (twin jaw) исполнении с роторной технологией запайки.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 597 КБ · ред. 1.0 от 05.09.2026СкачатьОсобенности и преимущества
Single и twin jaw
Одинарная конфигурация закрывает типовые снековые задачи; парная (twin jaw) — с двойным комплектом запаечных челюстей — поднимает производительность без установки второй машины. Паспортный максимум серии — до 200 пакетов в минуту в зависимости от конфигурации.
Подача плёнки: сервопривод и тензодатчик

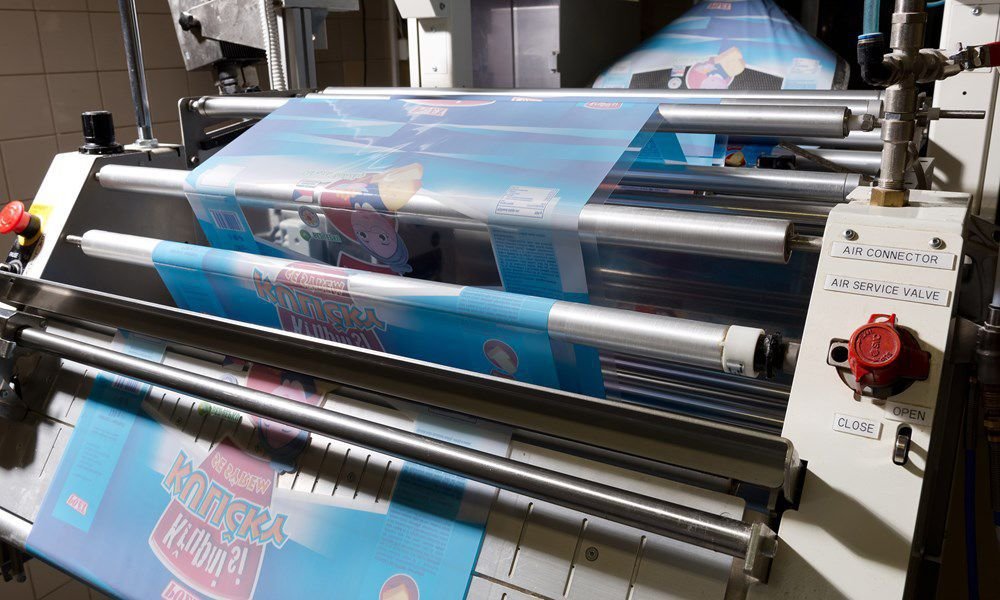

Вакуумный pull-down belt на сервоприводе удерживает плёнку и точно отмеряет протяжку на высокой скорости. Тензодатчик на танцующем ролике узла натяжения измеряет натяжение в реальном времени и автоматически корректирует подачу — длина пакета и положение рисунка держатся стабильно от смены к смене.
Экономия плёнки
Продвинутый stripping-механизм (обжим рукава над дозой перед запайкой) очищает зону шва от продукта и снижает потери плёнки на брак шва. Быстрая смена и центровка рулона сокращают простои на переналадке.
Технические данные
- Тип машины
- вертикальный упаковочный автомат (VFFS, bagmaker)
- Скорость
- до 200 пак/мин (зависит от конфигурации)
- Ширина пакета
- 75–330 мм (3″–13″)
- Длина пакета
- 127–711 мм (5″–28″)
- Конфигурации
- одинарная / парная (twin jaw)
- Технология запайки
- роторная (rotary jaw); продольный шов — роторная лента горячей стали с обдувом
- Протяжка плёнки
- вакуумный pull-down belt на сервоприводе
- Контроль натяжения плёнки
- тензодатчик на танцующем ролике, автоматическая коррекция подачи
- Макс. ширина рулона плёнки
- 685,8 мм (27″); посадочный диаметр втулки 76,2 мм (3″)
- Форматы пакетов
- pillow; другие типовые снековые — уточняются по даташиту под задачу
- Управление
- выносной пульт RCU, цветной графический дисплей 12,1″, пресеты продуктов с фотографией на CF-карте
- Электропитание
- 3 фазы, 200–208 В, 50/60 Гц (220–480 В со встроенным трансформатором), допуск ±10%
- Сжатый воздух
- 0,5–1 МПа, 60 нл/мин
- Дозирование
- стык с весовым дозатором — подбирается под задачу
Даташит модели
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Из рулона плёнки ATLAS-B формирует рукав, принимает дозу продукта сверху — как правило, от мультиголовочных весов, — запаивает продольный и поперечные швы и отрезает готовый пакет. Базовый формат — pillow («подушка»: один продольный и два поперечных шва); другие типовые снековые форматы уточняются по даташиту под конкретную плёнку и продукт.
- Фасовка снеков и сыпучих в готовый пакет до 200 пак/мин
- Сниженные потери плёнки за счёт stripping-механизма
- Стабильная длина пакета: сервопривод протяжки и тензоконтроль натяжения плёнки
- Быстрая смена и центровка рулона — меньше простоев
- Рост производительности в twin jaw исполнении без второй машины
Отрасли и задачи
Домашняя отрасль ATLAS-B — снеки: чипсы, орехи, сухарики и кондитерская мелочь в pillow-пакетах на скорости линии. Та же схема «весовой дозатор + вертикальная упаковка» применяется для сыпучей бакалеи (крупы, семечки, специи), штучной заморозки и сухих кормов для животных — применимость под конкретный продукт и плёнку подтверждаем инженерным расчётом.
Место в линейке bagmaker'ов Ishida
У Ishida два собственных bagmaker'а под разный уровень задач: INSPIRA — верхний сегмент по скорости и форматам, ATLAS-B — базовая рабочая лошадка для типовых снековых применений. Финальная конфигурация — привод, формат, стык с дозатором — подбирается под ваш продукт.
| Модель | Когда выбирать | Ключевое |
|---|---|---|
| INSPIRA | верхний сегмент: максимум скорости и форматов пакета | до 250 пак/мин · 3 режима привода челюстей |
| ATLAS-B | рабочая лошадка: типовые снековые задачи, pillow-пакет | до 200 пак/мин · twin jaw |
Ввод в эксплуатацию и поддержка в РФ
Таможенное оформление и доставка по РФ, ЕАС и пакет документов, монтаж и пусконаладка на вашей линии — включая стык с весовым дозатором, обучение операторов и наладчиков, плановое ТО и поставка запчастей. Отработка формата и режимов запайки — на вашей плёнке и продукте при вводе в эксплуатацию.
Частые вопросы
Какие форматы пакетов делает ATLAS-B? +
Официально заявлен pillow («подушка» — один продольный и два поперечных шва) и другие типовые снековые форматы; конкретный их набор производитель в открытых материалах не детализирует — уточняется по даташиту под вашу плёнку и продукт. Если нужен дой-пак или пакет с зип-замком, скажем честно: для bagmaker'ов Ishida такой формат официально не заявлен — предложим альтернативное решение.
Чем ATLAS-B отличается от INSPIRA? +
ATLAS-B — базовая серия до 200 пак/мин с роторной запайкой и конфигурациями single/twin jaw для типовых снековых задач. INSPIRA — верхний сегмент до 250 пак/мин с тремя режимами привода челюстей (rotary, box-motion, intermittent) и широким набором форматов: side gusset, block bottom, flat bottom, chain packs. Если задача — стандартный pillow-пакет на стабильной скорости, ATLAS-B закрывает её с меньшим бюджетом.
Встанет ли ATLAS-B к нашим мультиголовочным весам? +
Машина проектируется под стык с весовым дозированием и контрольным оборудованием — это стандартная связка: весы дозируют сверху, VFFS формирует и запаивает пакет. Совместимость с уже установленными весами, в том числе другого бренда, проверяется индивидуально по модели весов и геометрии выпускных лотков — это часть инженерного расчёта.
Ishida свернула прямые продажи в РФ — кто отвечает за поставку и сервис? +
Мы работаем как поставщик оборудования Ishida в России: таможенное оформление, ЕАС и доставка — на нашей стороне, а пусконаладка, обучение, плановое ТО и поставка запчастей — собственные обязательства Интропак, не зависящие от вендора. Главный риск для линии — не цена, а простой, поэтому сроки реакции сервиса и поставки запчастей фиксируются в договоре.
Какая реальная скорость будет на нашем продукте? +
До 200 пак/мин — паспортный максимум, зависящий от конфигурации. Фактическая скорость определяется весом дозы, сыпучестью продукта, шириной пакета и свойствами плёнки. Считаем под ваш образец, фиксируем в письменном расчёте и подтверждаем при пусконаладке.
