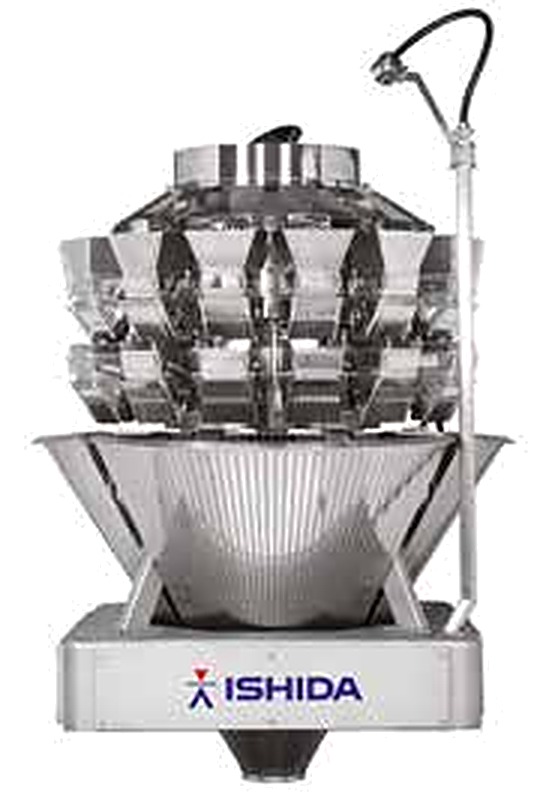

Шнековый мультиголовочный дозатор Ishida CCW-RV Screwfeeder
CCW-RV Screwfeeder — шнековое исполнение проверенной серии мультиголовочных дозаторов Ishida: весы и расчёт навески те же, меняется способ подачи. Вместо вибрационных лотков в каждом жёлобе работает шнек — он мягко, но принудительно проталкивает продукт в промежуточный бункер, а сверху поток разводит усиленный вращающийся конус, рассчитанный на удары и жёсткую мойку. Машина нужна там, где продукт по вибролоткам просто не течёт: липкий, маслянистый, маринованный, объёмный — свежее и маринованное мясо и птица, свежая рыба и морепродукты. Шнековые дозаторы Ishida выпускает с 2007 года; ряд — девять исполнений на 14 и 20 весовых головок, объём за сброс от 1,2 до 14 л, степень защиты IP66.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском4 стр. · 273 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Шнек вместо вибрирующего лотка
Вибрация двигает продукт только тогда, когда он способен скользить: липкое, маслянистое и маринованное мясо, рыбное филе, крупные куски на вибролотке просто встают. Здесь в каждом жёлобе вращается шнек — он проталкивает порцию в промежуточный бункер принудительно, липнет продукт или нет. Распределительный стол сверху усилен под удары и разгон, шнеки вставляются и снимаются руками поворотом, без инструмента.
Три комбинации на каждое взвешивание
На каждое взвешивание электроника собирает три разные комбинации бункеров и перепроверяет результат: неверную навеску почти не приходится сбрасывать, машина не теряет цикл. Тот же расчёт работает на точность — каждая упаковка ближе к заданному весу, сверх номинала уходят доли грамма. Для малых навесок ставится датчик промежуточного бункера: он держит шнек, пока кусок не уйдёт во взвешивание, — режим «один кусок на головку».
Разборка под мойку руками
Бортик на нижней стороне распределительного конуса и круглая прокладка из фторопласта (PTFE) закрывают зазор между конусом и корпусом — частицы продукта туда не забиваются, а стол снимается за секунды. Весовые бункеры тоже снимаются руками — их моют на стенке или в моечной машине и так же быстро ставят обратно. Верх машины прост по геометрии, без зажимов и роликов, разделители между жёлобами с прямым торцом — мелким кускам застрять негде.
Технические данные Ishida CCW-RV Screwfeeder
- Принцип дозирования
- комбинационное взвешивание; на каждое взвешивание рассчитываются три комбинации бункеров с перепроверкой результата
- Подача продукта
- вращающиеся шнеки в жёлобах вместо вибролотков; усиленный вращающийся распределительный конус; фотодатчик продукта, на части исполнений — датчик промежуточного бункера (режим «один кусок на головку»)
- Число весовых головок
- 14 или 20 (исполнения 214W и 220W)
- Исполнения серии
- 9 штук: 214W-1S-15 / -30 / -50 / -70 и 220W-1D-30 / -50 / -70, а также 214WB-1S-30 и 220WB-1D-30
- Скорость взвешивания
- до 55 взв/мин на 14 головках (214W); до 80 взв/мин на 20 головках (220W; у 220W-1D-30 — два выхода по 40)
- Объём за один сброс
- 1,2 · 4,5 · 10 · 14 л в зависимости от исполнения
- Диапазон навески
- за один сброс: до 500 или до 1000 г (объём 1,2 л); до 1000 или до 2000 г (4,5 л); до 4000 или до 8000 г (10 и 14 л)
- Дискретность
- 0,1 или 0,2 г (объём 1,2 л); 0,2 или 0,5 г (4,5 л); 0,5 или 1,0 г (10 и 14 л)
- Объём весовых бункеров
- 1,5–7 л
- Пульт оператора
- выносной, цветной экран 12,1 дюйма, память на 200 программ
- Весоизмерение
- двухбалочные тензорезисторные датчики
- Степень защиты
- IP66
- Материалы
- контактные поверхности — нержавеющая сталь и другие санитарно-гигиенические материалы
- Электропитание
- 200–240 В, 50/60 Гц
- Потребляемая мощность
- 0,6 кВт у большинства исполнений; 1,1 кВт у 220WB-1D-30; 1,3 кВт у 220W-1D-50 и -70
- Сжатый воздух
- 110 л/мин у большинства исполнений; 200 л/мин у 214W-1S-15; 210 л/мин у 220W-1D-50 и -70; давление 0,5 МПа либо 0,4–1,0 МПа; присоединение — резьба PT 3/8 дюйма
- Масса машины
- от 650 кг (214W-1S-15) до 1800 кг (220W-1D-50 и -70); зависит от набора опций
- Соответствие стандартам
- CE / UL / FDA / USDA / RoHS
- Перевес сверх номинала
- до долей грамма; производителем не нормируется — фактический перевес подтверждаем на ваших тест-образцах при пусконаладке
- Точность взвешивания (СКО)
- производителем не нормируется — фактическое значение подтверждаем на ваших тест-образцах при пусконаладке
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Шнековое исполнение решает одну задачу: переместить продукт, который сам не течёт. Куриные голени, свиные медальоны, рыбное филе, маринованные куски — там, где вибролоток встаёт или требует ручной помощи, шнек подаёт порцию принудительно, а комбинационный расчёт сохраняет точность набора навески. Ряд закрывает и мелкие навески с дискретностью 0,1 г, и крупные порции до 8000 г за сброс.
- Автоматическая подача липкого и маринованного продукта без ручной закладки
- Точная навеска: сверх заявленного веса уходят доли грамма
- Темп до 80 взвешиваний в минуту на исполнениях с 20 головками
- Крупные порции — до 14 л и до 8000 г за один сброс
- Мойка цеха: защита IP66, бункеры и распределительный конус снимаются руками
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Пусконаладка — сборка, подключение, вывод на расчётную производительность на вашей линии
- Обучение операторов — смена продукта, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Подбор до контракта — 14 или 20 головок, объём за сброс, типы бункеров и конусов — под ваш продукт
- Сжатый воздух — подводка и осушитель — на стороне заказчика, требования даём заранее
Отрасли и задачи
Шнековый дозатор ставят перед упаковочной машиной или трейсиллером там, где продукт липкий, влажный, маслянистый или объёмный и плохо идёт по вибрационным питателям. Это свежее мясо, маринованные мясо и птица, свежая птица, свежая рыба и морепродукты — например куриные голени, свиные медальоны, рыбное филе. Для крупных кусков и хрупкой рыбы предусмотрены специальные приспособления. Оговорим и обратное: шнек — не универсальный ответ. Для продуктов на кости часто предпочтительнее вибрационная подача, а в ряде случаев экономически выгоднее линейный дозатор Fresh Food Weigher с ручной закладкой. Мы разбираем это на вашем продукте до заказа, а не после.
Частые вопросы
Чем шнековое исполнение отличается от обычного CCW-RV? +
Это та же платформа RV — тензодатчики, комбинационный расчёт, пульт с экраном 12,1 дюйма на 200 программ, — но с другой подачей: вместо вибрационных радиальных лотков в каждом жёлобе работает шнек, а распределительный конус усилен под ударные нагрузки и жёсткую мойку. Обычный CCW-RV выбирают для продуктов, которые сами скользят по желобу, шнековое исполнение — для липкого, маслянистого, маринованного и объёмного продукта. Отличается и степень защиты: у шнекового ряда — IP66, у влагозащищённого исполнения WP обычного CCW-RV — IP69K.
Когда шнековая подача не нужна? +
Скажем прямо: есть задачи, где шнековая подача не нужна. Для продуктов на кости часто предпочтительнее вибрационная подача — шнек здесь выигрыша не даёт. А в ряде случаев экономически выгоднее линейный дозатор Fresh Food Weigher: он компактнее и требует ручной закладки, работает до 70 взв/мин против 80 и имеет бункеры до 3,5 л против 14 л у шнекового ряда, зато шнековая машина в два-четыре раза тяжелее. Если ваш продукт на кости или объёмы небольшие, честнее посмотреть эти варианты.
Какая скорость, навеска и точность у ряда? +
Стандартный ряд — девять исполнений. На 14 головках (214W) паспортный темп — 55 взв/мин, на 20 головках (220W) — 80 взв/мин. Объём за один сброс: 1,2 · 4,5 · 10 · 14 л; диапазон взвешивания — до 500 г · до 1000 г для объёма 1,2 л, до 1000 г · до 2000 г для 4,5 л и до 4000 г · до 8000 г для 10 и 14 л; дискретность — от 0,1 г. Точность взвешивания (СКО) производителем не нормируется: фактическое значение подтверждаем на ваших тест-образцах при подборе и пусконаладке. Паспортная скорость зависит от формы продукта, его плотности, целевой навески и условий подачи.
Как дозатор моется и какая у него влагозащита? +
Степень защиты — IP66. Бортик по нижней стороне распределительного конуса вместе с круглой прокладкой из фторопласта (PTFE) устраняет зазор между конусом и корпусом; это лабиринтное уплотнение практически не пропускает частицы продукта, а стол при этом снимается за секунды для мойки. Бункеры, как альтернативу мойке на месте, снимают руками и моют на моечной стенке или в моечной машине — ставятся обратно они так же быстро; шнеки вставляются и вынимаются руками поворотом. Поверхности, контактирующие с продуктом, — нержавеющая сталь или иные санитарно-гигиенические материалы; соответствие стандартам — CE/UL/FDA/USDA/RoHS. Если регламент мойки требует более высокой степени защиты, это другая машина: влагозащищённое исполнение WP обычного CCW-RV, независимо сертифицированное по IP69K.
