Ishida · CCW-RVEДозирование

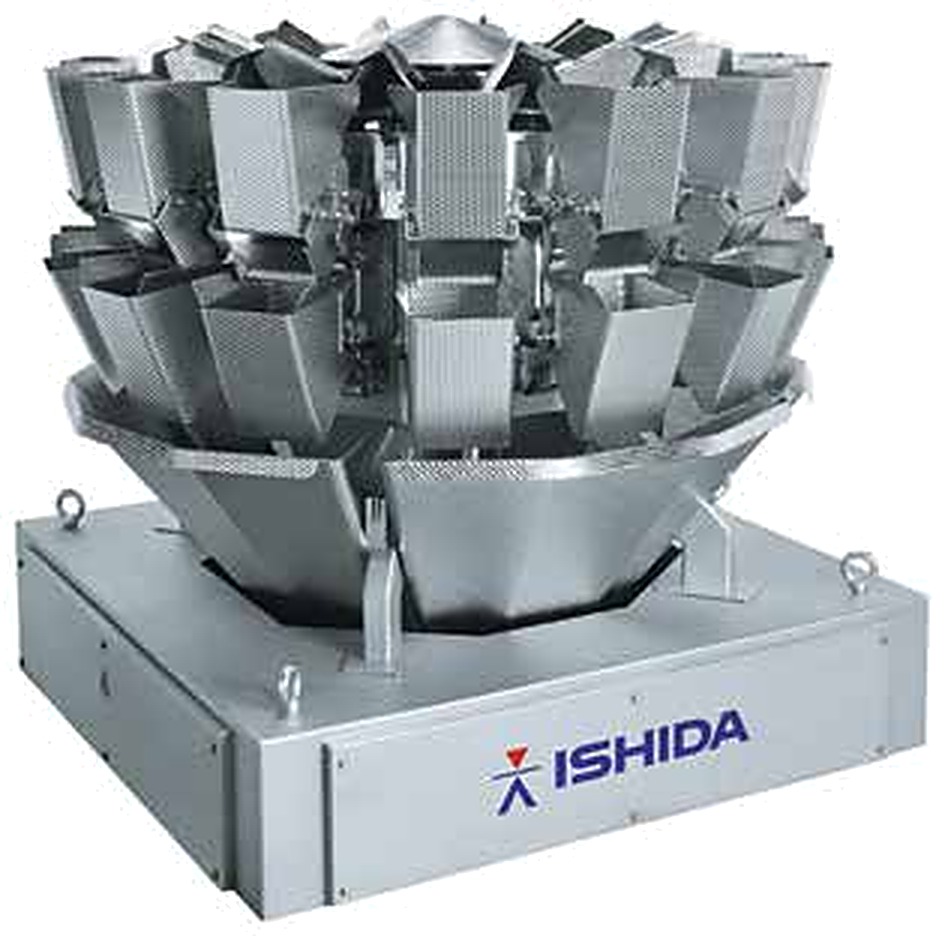

Мультиголовочный дозатор Ishida CCW-RVE
CCW-RVE — средняя серия мультиголовочных весовых дозаторов Ishida: навеска набирается так же, как у старших машин, но состав функций и цена рассчитаны на массовые задачи среднего и высокого темпа. Продукт сходит с распределительного конуса по лоткам-питателям, каждая головка взвешивает свою порцию, а электроника набирает комбинацию бункеров, сумма которой ближе всего к заданному весу, — сверх номинала уходит минимум продукта. Исполнения: весовой бункер 1,5 · 3 · 5 · 7 л, от 10 до 24 головок, включая машины с бустерными бункерами 216B и 224B. Влагозащищённое исполнение WP имеет класс IP65, пылезащищённое SS — IP54; машина рассчитана на работу в три смены, а цена серии — порядка 70 % от старшей серии ряда.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском4 стр. · 348 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Когда средней серии достаточно
У RVE до 24 весовых головок, весовые бункеры от 1,5 л, навески от 5 г, влагозащищённое исполнение WP с классом IP65 и расчёт на работу в три смены — для типовой фасовки среднего и высокого темпа этого хватает, а цена серии порядка 70 % от старшей. Старшая CCW-RV нужна в четырёх случаях: навески от 0,5 г, мойка струёй высокого давления, 28–32 головки, установка на вибрирующем перекрытии между этажами.
Вибрация питателей под конкретный продукт
Силу и частоту вибрации задаёт электроника, а не частота питающей сети, поэтому режим подачи подбирается под конкретный продукт — включая липкий и объёмный. Автонастройка привода держит заданную амплитуду, пока лоток пустеет. Сигнал с тензодатчиков проходит цифровую фильтрацию, расчёт ведёт выносной пульт с экраном 10,4 дюйма и памятью на 200 программ; по заказу — расширенная программа контроля среднего веса.
Смеси и несколько упаковщиков
На исполнениях от 16 до 24 головок машину можно разделить на секции: либо собирать в один пакет несколько компонентов, либо одновременно обслуживать несколько упаковщиков. CCW-RVE-216B даёт до 4 смесей и 4 выходов, CCW-RVE-220W с индексом D — до 6 смесей и 5 выходов, у CCW-RVE-224B деление доходит до 6 секций. В одной комбинации участвует до 14 бункеров.
Исполнение под сухой или холодный цех
Пылезащищённое исполнение SS (IP54) ставят на сухие участки, влагозащищённое WP (IP65) — на охлаждённые и замороженные продукты; мойка струёй высокого давления для RVE не предусмотрена. Сжатый воздух 110 л/мин при 0,5 МПа нужен только машинам WP, датчики влаги ставит завод. Контактные детали снимаются без инструмента, поверхности — нержавеющая сталь 304, материалы отвечают требованиям FDA, европейских регламентов по контакту с пищей и RoHS.
Технические данные Ishida CCW-RVE
- Принцип дозирования
- комбинационное взвешивание: навеска набирается сразу из нескольких бункеров
- Число весовых головок
- 10–24 (исполнения 210W, 214W, 216W, 216B, 220W, 224B)
- Объём весовых бункеров
- 1,5 · 3 · 5 · 7 л
- Объём за один сброс
- 2,25 л (бункер 1,5 л) · 4,5 л (3 л) · 10 л (5 л) · 14 л (7 л)
- Максимальная длина куска продукта
- 80 мм (бункер 1,5 л) · 130 мм (3 л) · 170 мм (5 л) · 270 мм (7 л)
- Скорость взвешивания
- от 50 до 260 взв/мин по исполнениям: 50 у 210W с бункерами 5 и 7 л; 100 у 214W-1S с бункером 5 л и 90 — с бункером 7 л; 120 у 214W-1S-15 и -30; 140 у 216W-1D/2D-15 и 220W-1D/2D-30; 200 у 216B; 260 у 224B-14
- Предел взвешивания на головку
- 400 или 800 г (бункеры 1,5 и 3 л) · 2000 или 4000 г (бункеры 5 и 7 л)
- Дискретность
- 0,1 и 0,2 г (при пределе 400 и 800 г) · 0,5 и 1,0 г (при пределе 2000 и 4000 г)
- Диапазон навески
- 5–500 г и 45–1000 г (бункеры 1,5 и 3 л) · 105–4000 г и 375–8000 г (бункеры 5 и 7 л)
- Бункеров в одной комбинации
- до 14
- Смеси и несколько выходов
- CCW-RVE-216B — до 4 смесей и 4 выходов; CCW-RVE-220W с индексом D — до 6 смесей и 5 выходов; CCW-RVE-224B — деление до 6 секций
- Весоизмерение
- двухбалочные тензорезисторные датчики Ishida
- Пульт оператора
- выносной, цветной экран 10,4 дюйма, память на 200 программ
- Управление питателями
- электронное управление вибрацией и автонастройка привода питателя; по конфигурации — камера распределительного конуса, бункеры с двойным открытием, беспроводной доступ
- Степень защиты
- SS — IP54 (сухие участки) · WP — IP65 (охлаждённые и замороженные продукты); класс обеспечивают заводские датчики влаги с сигнализацией
- Материалы
- нержавеющая сталь 304 и другие санитарно-гигиенические материалы; соответствие FDA, регламентам ЕС № 1935/2004 и № 10/2011, RoHS
- Электропитание
- 200–240 В, 50/60 Гц, 1 фаза
- Потребляемая мощность
- 0,45–1,3 кВт по исполнениям
- Сжатый воздух
- 110 л/мин при 0,5 МПа — только для исполнения WP; воздушная продувка 0,02–0,03 МПа
- Масса машины
- от 400 кг (214W-1S-15) до 1800 кг (220W с бункерами 5 и 7 л); зависит от набора опций
- Соответствие стандартам
- CE / RoHS
- Мониторинг работы
- подключение к системе Sentinel 5.0; по заказу — удалённая диагностика и контроль производительности
- Точность взвешивания
- производителем по серии не нормируется — фактическое значение подтверждаем на ваших тест-образцах при пусконаладке
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Комбинационный принцип экономит продукт на каждой упаковке: чем точнее собрана комбинация бункеров, тем меньше уходит сверх заявленного веса. Объёмы бункеров 1,5 · 3 · 5 · 7 л закрывают навески от 5 г до 8 кг и кусок продукта длиной до 270 мм, а исполнения на 16–24 головки с бустерными бункерами собирают смеси и работают на несколько упаковщиков.
- Точная навеска: в упаковку уходит минимум лишнего продукта
- Экономия сырья на каждой упаковке
- Скорость под ваш упаковщик: от 50 до 260 взвешиваний в минуту по исполнениям
- Смеси из нескольких компонентов или несколько выходов с одной машины
- Мойка охлаждённых и замороженных продуктов в исполнении WP (IP65)
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Пусконаладка — сборка, подключение, вывод на расчётную производительность на вашей линии
- Обучение операторов — смена продукта, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Подбор до контракта — число головок, объём бункера, один или два выхода, исполнение SS или WP
Отрасли и задачи
CCW-RVE рассчитан на массовую фасовку среднего и высокого темпа. В кондитерке и снеках — конфеты, печенье, орехи, чипсы и смеси, в том числе сборка смеси из нескольких компонентов на исполнениях 216B и 224B; в заморозке — овощи, ягоды, пельмени и полуфабрикаты в исполнении WP; в бакалее — крупы, сухие завтраки, макароны; на бункерах 5 и 7 л — крупная фракция и навески до 8 кг, включая готовые блюда, салаты и корма для животных. По странице серии производитель также называет молочные продукты, мясо, рыбу, птицу и непищевую продукцию.
Частые вопросы
Чем CCW-RVE отличается от CCW-RV и какую серию брать? +
Платформа и принцип взвешивания одни, разница в оснащении. RVE: до 24 головок, весовые бункеры от 1,5 л, одинарный расчёт комбинации с двойной проверкой, пульт с экраном 10,4 дюйма, влагозащищённое исполнение WP по IP65. CCW-RV: до 32 головок, бункеры от 0,5 л, тройной расчёт комбинации, компенсация вибрации пола, пульт 12,1 дюйма, WP по IP69K. Берите RV, если нужны навески от 0,5 г, 28–32 головки, мойка струёй высокого давления или работа на вибрирующем перекрытии. Для типовой фасовки от 5 г при средней и высокой скорости берут RVE — её цена порядка 70 % от старшей серии ряда.
Какую скорость и точность даёт RVE? +
Скорость зависит от исполнения: 120 взв/мин у CCW-RVE-214W-1S с бункером 1,5 или 3 л, 140 у 216W-1D/2D-15 и 220W-1D/2D-30, 200 у 216B, 260 у 224B-14, 100 и 90 взв/мин у 214W-1S с бункерами 5 и 7 л, 50 взв/мин у 210W с теми же бункерами. Дискретность — 0,1 г при настройке навески 400 г на головку, 0,2 г при 800 г, 0,5 и 1,0 г на бункерах 5 и 7 л. Точность взвешивания производителем по серии не нормируется: фактическое значение подтверждаем на ваших тест-образцах при подборе и пусконаладке.
Можно ли мыть дозатор и какие исполнения есть? +
Исполнений корпуса два. SS — IP54, для сухих участков. WP — IP65, для охлаждённых и замороженных продуктов; заявленный класс обеспечивается заводскими датчиками влаги с сигнализацией, а сжатый воздух 110 л/мин при 0,5 МПа требуется только машинам WP. Мойка струёй высокого давления — это уровень IP69K, он есть у CCW-RV и CCW-AS, но не у RVE. Контактные детали RVE снимаются без инструмента, поверхности — нержавеющая сталь 304.
Серия RVE ещё в программе производителя? +
Да, серия действующая: производитель её не снимал, RVE стоит в актуальном ряду дозаторов CCW рядом с CCW-RV и CCW-AS. Честная оговорка: машины для смесей в новом ряду идут уже под кодами CCW-AS, и у части исполнений RVE появился преемник — у CCW-RVE-216B с бункером 3 л (код 216B-**-30) это CCW-AS-216B; у всех шести кодов 220W (1S-30, 2S-30, 1D/2D-30, 1D-50/70, 2D-50/70, 2S-50/70) — машина из ряда CCW-AS; у обоих кодов 24-головочной машины, 224B-14 и 224B-4S, — CCW-AS-224B. У исполнений 210W, 214W, 216W и у 216B с бункером 1,5 л преемник не назван. Преемник означает только одно: в новом ряду место этой позиции занял такой-то код; о снятии RVE с производства речи не было. Практический вывод: RVE берут под задачу и бюджет, но если планируете линию на десять лет вперёд, смету стоит сравнить с CCW-AS.
Ishida свернула прямые продажи в России — как с поставкой, запчастями и сервисом? +
Мы работаем как поставщик оборудования Ishida в России: привозим машину, оформляем таможню и ЕАС, делаем пусконаладку и обучение. Сервис, запчасти и расходники — собственные обязательства поставщика, а не заводская гарантия вендора; сроки поставки запчастей и условия обслуживания фиксируются в договоре.
