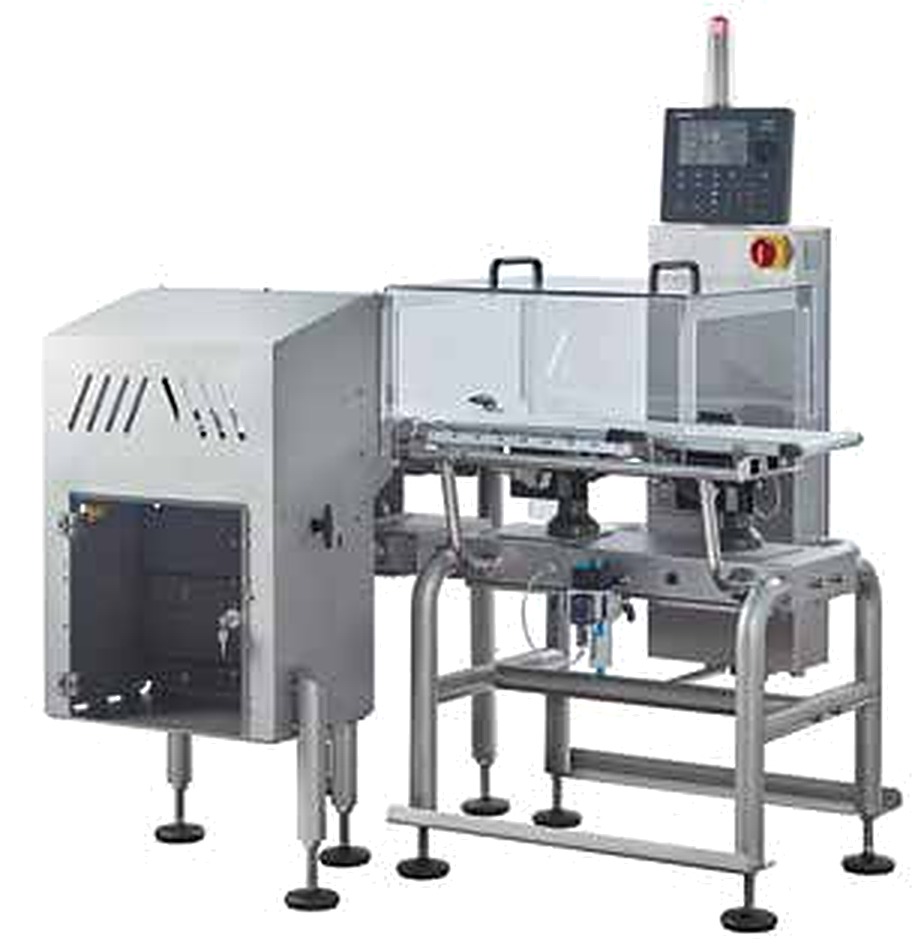

Чеквейер Ishida DACS-GN
DACS-GN — действующее поколение контрольных весов Ishida. Машина взвешивает каждую упаковку на ходу, сравнивает вес с заданием и снимает с линии всё, что вышло за допуск. Ряд состоит из четырёх линий, и выбирают их по весу упаковки, требованиям к контролю массы и среде цеха: Performance (SE012, SE050) — начальный уровень с простой панелью; Excellence (S015, S060) — универсальная платформа с сенсорным экраном и влагозащищённым исполнением; Advance (F015) — среднеквадратическое отклонение показаний (СКО) от 0,01 г в точном режиме, максимальный темп линии до 480 упаковок в минуту; Carton (S150, S300, S600) — короба, ящики и мешки весом до 60 кг. Любую линию собирают в трёх вариантах: только взвешивание, взвешивание с отбраковкой и весы со встроенным металлодетектором.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском5 стр. · 352 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Четыре линии под разные задачи
Линии различаются по трём признакам: тип весовой ячейки, наибольший вес упаковки (от 1250 г у Performance до 60 кг у Carton) и пульт оператора — ЖК-панель 7″ с кнопками, экран 7″ с командной ручкой или цветной сенсорный экран 12,1″. От линии зависят и режимы взвешивания: у Performance один стандартный, у Excellence точный и стандартный, у Advance точный, стандартный и скоростной.
Ячейка EMFR и СКО от 0,01 г
В Performance, Excellence и Carton вес измеряет тензометрическая ячейка, в Advance — ячейка с электромагнитной компенсацией силы: она уравновешивает упаковку током. Для Advance производитель указывает СКО от 0,01 г в точном режиме — это разброс показаний, а не шаг индикации или гарантированная погрешность. Фактический результат подтверждается на вашем продукте и скорости линии. Advance поставляется только в сухом исполнении IP54 и рассчитана на упаковки до 1500 г; Excellence во влагозащищённом исполнении имеет IP65 и берёт до 6000 г.
Ячейку не выводит из строя удар
Ограничитель усилия механически отсоединяет весовую ячейку при неожиданной перегрузке или ударе — после этого линия продолжает работу, вызывать сервис не нужно. Отдельный механизм гашения вибраций удерживает точность взвешивания, когда пол цеха вибрирует от соседнего оборудования. У влагозащищённых исполнений конвейерные ложа нержавеющие и снимаются без инструмента.
Опции без выезда инженера
Дополнительные функции в поколении GN включаются лицензионным ключом — ехать на площадку не нужно. Производственные данные пишутся в машине и выгружаются на USB, есть отдельная система сбора данных IDCS (с 2025 года её функции работают в составе Sentinel 5.0), а поддержку протокола OPC UA для связи с заводскими системами заявляет производитель — наличие протокола в вашей конфигурации фиксируется спецификацией заказа. Машина подтверждает и то, что отбракованная упаковка действительно снята с линии, — этого требуют кодексы торговых сетей.
Металлодетектор в той же раме
Опцией в машину встраивается металлодетектор CEIA (Италия): модули THS/SL21ET-3F и THS/SLMS21 — для линий Performance, Excellence и Advance, THS/MS21 — для Excellence и Advance. Это оборудование того же портфеля, что мы поставляем, поэтому один участок линии закрывает и вес, и поиск металла, а отбраковщик у них общий. С чеквейером так же объединяется и рентген-инспекция.
Технические данные Ishida DACS-GN
- Линии ряда
- Performance — SE012, SE050 · Excellence — S015, S060 · Advance — F015 · Carton — S150, S300, S600
- Как измеряется вес
- тензометрическая ячейка (Performance, Excellence, Carton); ячейка с электромагнитной компенсацией силы (Advance) — вес уравновешивается током, а не изгибом металла
- Наибольший вес упаковки
- Performance — 1250 и 5000 г · Excellence — 1500 и 6000 г · Advance — 1500 г · Carton — 15 000, 30 000 и 60 000 г
- Диапазон взвешивания
- Performance: 8–1250 г и 32–5000 г · Excellence: 8–600 и 35–1500 г (S015), 30–3000 и 140–6000 г (S060) · Advance: 5–300 / 15–600 / 20–1500 г · Carton: наименьший вес упаковки 150, 300 и 600 г
- Среднеквадратическое отклонение (СКО)
- Advance — от 0,01 г в точном режиме High Precision · Excellence S015 — 0,02 / 0,05 г, S060 — 0,1 / 0,2 г (Precision / Standard). СКО характеризует разброс показаний и не является погрешностью или ценой деления
- Действительная цена деления (d)
- Performance — 0,05 и 0,2 г · Carton — 1, 2 и 5 г, по исполнению. В даташитах линий Excellence и Advance цена деления d не опубликована; значения СКО в неё не переносятся
- Поверочный интервал
- в исполнении с европейской метрологией MID: 0,1 / 0,2 / 0,5 г (Advance) · 0,2 / 0,5 / 1 / 2 г (Excellence) · 0,5 и 2 г (Performance); в исполнении без MID не нормируется
- Производительность
- до 480 упак/мин (Advance F015) · до 340 упак/мин (Excellence S015) · до 320 упак/мин (Excellence S060) · до 180 упак/мин (Performance) · до 80 упак/мин (Carton)
- Скорость ленты
- до 120 м/мин (Excellence, Advance) · до 90 м/мин (Performance) · 10–55 / 10–40 / 5–20 м/мин (Carton S150 / S300 / S600)
- Режимы взвешивания
- стандартный (Performance) · точный и стандартный (Excellence) · точный, стандартный и скоростной (Advance): режим выбирают по требованиям к разбросу показаний и темпу
- Пульт оператора
- цветной сенсорный экран 12,1″ (Excellence, Advance) · ЖК-панель 7″ с кнопками (Performance) · экран 7″ с командной ручкой (Carton); память — 300 программ продуктов
- Отбраковка
- сброс струёй воздуха (обычный и усиленный), рычажный отбраковщик, пневматический толкатель (Excellence, Advance); у Carton — толкатель со сбросом на рольганг 450 × 800, 500 × 800 или 600 × 1100 мм. Накопители брака: бункер с запираемой дверцей или наклонный рольганг
- Защита от воды
- IP54 в сухом исполнении SS и IP65 во влагозащищённом WP (Performance, Excellence) · IP54 (Advance — только сухие цеха) · IP30 и IP65 (Carton)
- Метрология
- производитель заявляет европейское одобрение MID для линий Performance, Excellence и Advance: для Excellence и Advance указан сертификат R51/2006-A-NL1-23.03, для Performance — R51/2005-A-NL-1-23.03 (этот же номер производитель приводит и для Excellence с Advance); действующий номер для поставляемого исполнения подтверждаем у производителя при заказе. Машины выпускаются в исполнениях с MID и без него. Для линии Carton одобрение MID не заявлено
- Сбор данных
- USB-разъём на лицевой панели (у Carton — только флеш-накопитель), локальная запись производственных данных; опционально система сбора данных IDCS, её функции с 2025 года работают в составе Sentinel 5.0
- Условия эксплуатации
- 0–40 °C (Excellence, Carton) · −5…40 °C (Performance) · 5–40 °C (Advance)
- Электропитание
- 220–240 В, 50–60 Гц, одна фаза; потребление 550–800 Вт (Excellence), 550 Вт (Advance), 225 Вт (Carton)
- Сжатый воздух
- 6 бар, очищенный, 10 нл/мин (Excellence, Advance)
- Гарантия
- производитель заявляет 2 года для Excellence и Advance, 1 год для Performance и Carton; наши обязательства по гарантии и сервису фиксируются в договоре поставки
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Каждая упаковка сравнивается с номиналом и допуском: недовес отсекается до отгрузки, скрытый перевес виден в статистике и его убирают настройкой фасовки, а по весу машина ловит отсутствие вложения и недокомплект — в первичной упаковке на линиях Performance, Excellence и Advance, в коробах и мешках на линии Carton, где по весу подтверждают ещё и сколько первичных упаковок в групповой.
- Взвешивание каждой упаковки в потоке, без выборочных проб
- Автоматическая отбраковка недовеса и перевеса
- Меньше скрытого перевеса — экономия сырья
- Данные для отчётов по ГОСТ 8.579-2019 и «Честному знаку»
- Подтверждение, что отбракованная упаковка снята с линии (RRC, SRC) — под требования сетей
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Пусконаладка — монтаж в линию, подключение, настройка программ под ваши упаковки
- Обучение операторов — смена продукта, чистка, ежедневная проверка весов — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Метрология и поверка — для применения в сфере госрегулирования: утверждение типа, госреестр, поверка по ФЗ-102
- Подбор до контракта — линию ряда, исполнение по влаге и нужен ли металлодетектор определяем по вашему продукту
Отрасли и задачи
Линию ряда выбирают по массе упаковки и требованиям к контролю массы. Performance — участки фасовки, где нужен простой сплошной контроль массы: лотки, флоу-паки, пакеты и коробочки в молочке, мясной и рыбной нарезке, снеках, кондитерке, готовых блюдах. Excellence — универсальная платформа от 8 г до 6 кг, включая влажные и пыльные цеха в исполнении WP (IP65). Advance — микронавеска дорогого мелкоштучного продукта и высокий темп: специи, чай, травяные сборы, БАДы, порционная кондитерка, контроль вложения. Carton — конец линии и участок упаковки в короб: масса готовых коробов, ящиков и мешков до 60 кг, проверка комплектности мастер-короба.
Частые вопросы
Чем DACS-GN отличается от DACS-G? +
DACS-GN — действующее поколение платформы, DACS-G — предыдущее, запущенное в 2010 году. В поколении GN заявлены единая электрическая платформа, добавление опций лицензионным ключом, локальный бэкап данных на USB, быстросъёмные нержавеющие конвейеры на влагозащищённых исполнениях. Ключевые узлы общие: ячейка с компенсацией силы, механическое отсоединение ячейки при перегрузке и компенсация вибраций пола. Логика настройки и работы оператора осталась привычной.
Какую линию выбрать под мою упаковку? +
По массе и требованиям к контролю массы. До 1250 или 5000 г с простым пультом — Performance. До 1500 или 6000 г с сенсорным экраном и влагозащитой — Excellence. Для Advance заявлено СКО от 0,01 г в точном режиме и масса упаковки до 1500 г; линия предназначена только для сухих цехов. Короба, ящики и мешки до 60 кг — Carton. Номинал самой тяжёлой позиции должен оставаться ниже предела взвешивания, иначе машина не зафиксирует перевес.
Есть ли исполнение для влажной мойки? +
Да, но не у всех линий. Performance и Excellence поставляются в исполнении SS (IP54) для сухих цехов и WP (IP65) для влажных и пыльных участков — у влагозащищённых исполнений ленты нержавеющие и снимаются без инструмента. У линии Carton заявлены IP30 и IP65. У Advance исполнение одно — IP54, то есть для мокрых зон с мойкой эта линия не предназначена.
Нужна ли поверка DACS-GN в России? +
Если чеквейер применяется как средство измерений в сфере госрегулирования (контроль фасовки, торговый учёт), он подлежит утверждению типа СИ, внесению в госреестр и периодической поверке по ФЗ-102 с передачей результатов в ФГИС «Аршин». Европейское одобрение MID, которое производитель заявляет для Performance, Excellence и Advance, российскую процедуру не заменяет; наличие утверждения типа для конкретного исполнения уточняется при подборе.
Какая точность реальна на моей линии? +
В даташитах Excellence и Advance производитель указывает среднеквадратическое отклонение (СКО): 0,02 / 0,05 г у S015, 0,1 / 0,2 г у S060 по режимам и от 0,01 г у Advance в точном режиме. Это разброс показаний, а не цена деления d или гарантированная погрешность. Цена деления опубликована для Performance (0,05 и 0,2 г) и Carton (1, 2 и 5 г); d для Excellence и Advance в даташитах линий отсутствует. Результат динамического взвешивания зависит от продукта, скорости, подачи и центрирования и подтверждается при пусконаладке.
Можно ли объединить с металлодетектором? +
Да. В таблицах опций DACS-GN штатно указаны металлодетекторы CEIA: THS/SL21ET-3F и THS/SLMS21 для Performance, Excellence и Advance, THS/MS21 для Excellence и Advance — это оборудование нашего же портфеля, так что участок собирается целиком. Рентген-инспекция Ishida тоже объединяется с чеквейером на общем отбраковщике, если помимо металла нужны стекло, кость и камень.
