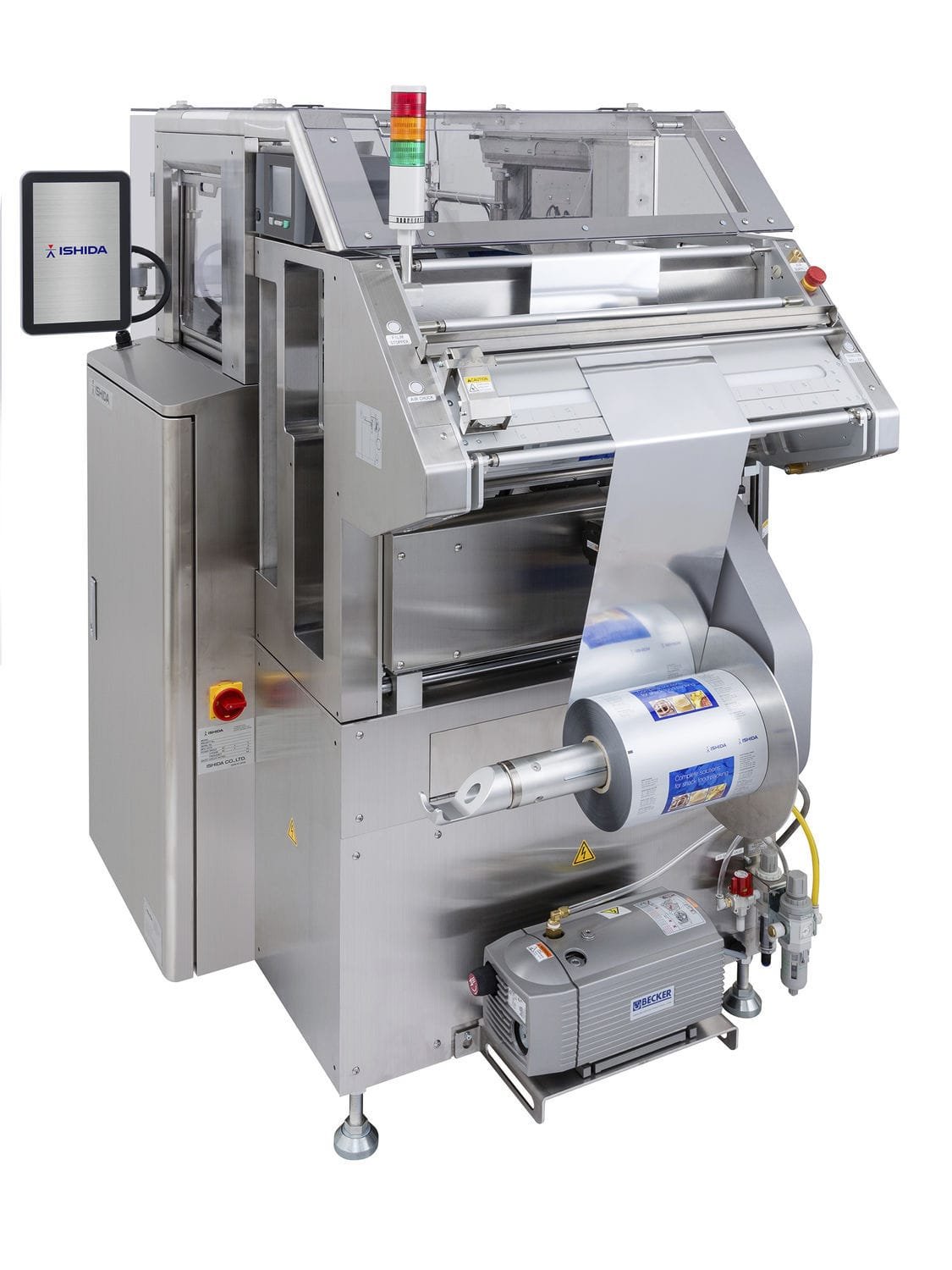

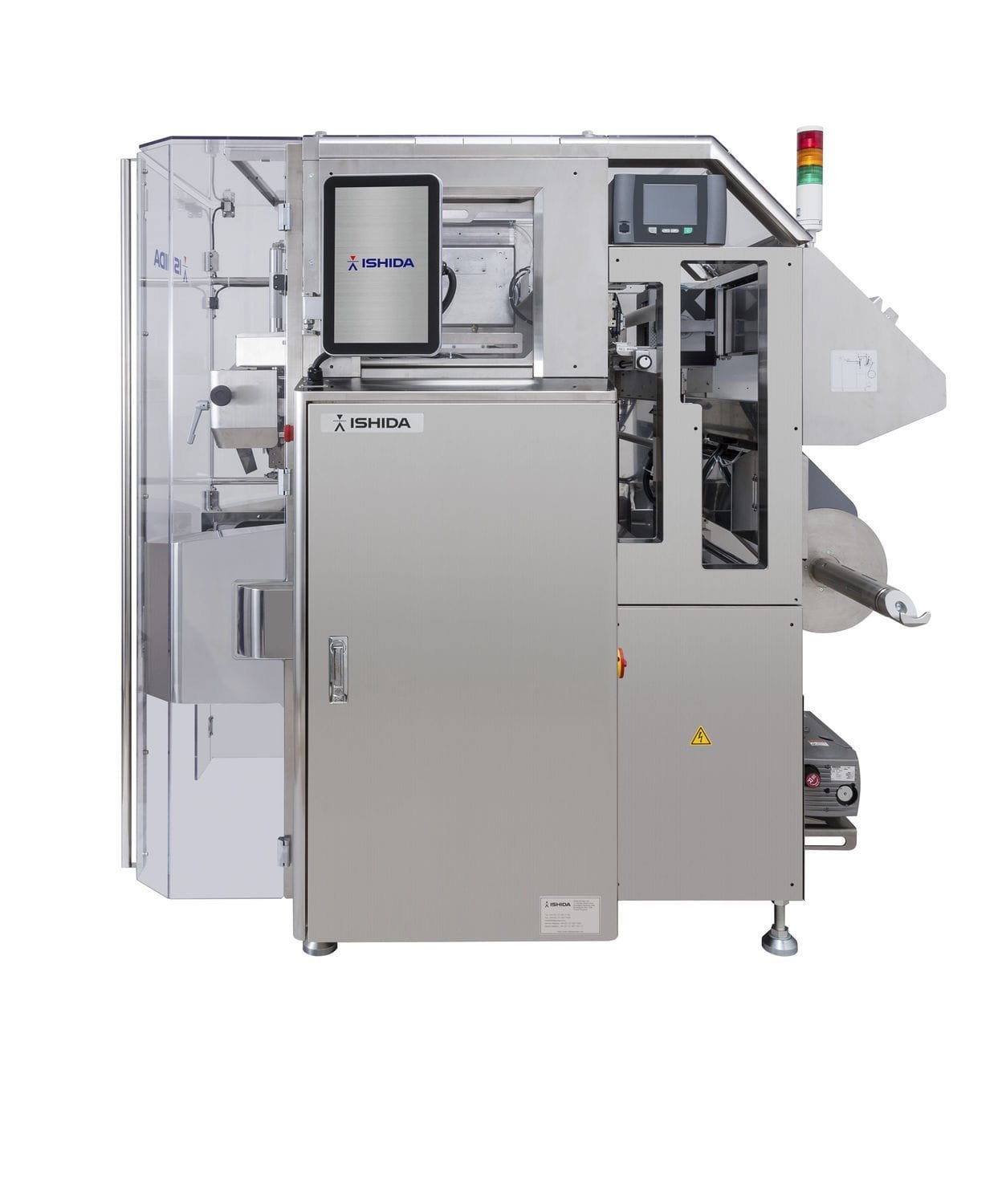

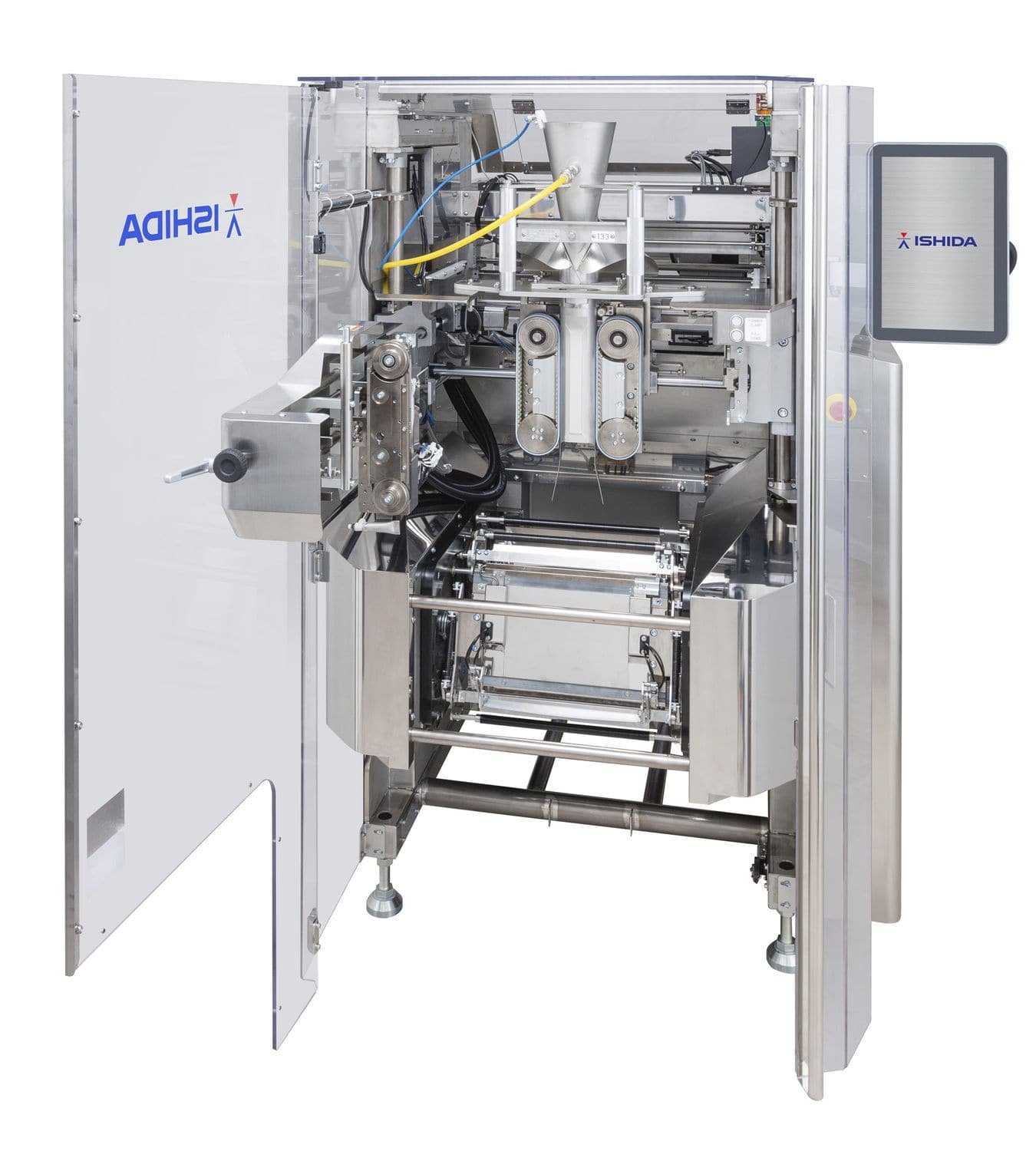

Вертикальная упаковочная машина Ishida INSPIRA
INSPIRA — вертикальная упаковочная машина (VFFS, vertical form-fill-seal) верхнего сегмента: собственный bagmaker Ishida, а не OEM-разработка. Машина формирует пакет из рулона плёнки, принимает дозу от мультиголовочных весов, запаивает продольный и поперечные швы и отрезает готовый пакет — до 250 пакетов в минуту в исполнении rotary со сдвоенными челюстями и пакетом шириной до 250 мм; при ширине 330 мм предел составляет 200 пакетов в минуту. Три режима привода челюстей и шесть форматов пакета закрывают на одной машине большинство снековых задач, а опциональная автоматическая стыковка рулонов сокращает остановку на смене рулона до менее чем 20 секунд против обычных 90–120.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 659 КБ · ред. 1.0 от 05.09.2026СкачатьОсобенности и преимущества
Три режима привода челюстей
Rotary — непрерывное вращение челюстей: до 250 пак/мин со сдвоенными челюстями и пакетом до 250 мм, до 200 пак/мин при ширине 330 мм и до 125 пак/мин с одинарными челюстями. Box-motion — 10–160 пак/мин (до 150 пак/мин при ширине 330 мм) с увеличенным временем контакта для плёнок, требующих долгой запайки; intermittent — 10–120 пак/мин для простых задач. Режим подбирается под вашу плёнку и продукт.
Автостыковка рулонов и контроль продукта в шве
Опциональный модуль автостыковки INSPIRA-ASP сваривает рулоны по меткам печати с точностью ±1 мм по ходу плёнки и ±2 мм по ширине: машина останавливается менее чем на 20 секунд против 90–120 секунд обычной смены рулона. На челюстях работает детекция продукта в шве, плёнка автоматически центруется и натягивается, а в исполнении box-motion толщина пакета выравнивается по обратной связи от тестера шва TSC.
Одна линия с весами Ishida
INSPIRA спроектирована под родную интеграцию с мультиголовочными весами Ishida CCW: дозирование и упаковка от одного производителя — согласованные скорости, единое управление проектом и одна зона ответственности на линии.
Технические данные
- Тип машины
- вертикальный фасовочно-упаковочный автомат (VFFS, bagmaker)
- Исполнения по приводу челюстей
- rotary-motion (RD — сдвоенные челюсти, RS — одинарные); box-motion (CS); intermittent-motion (NS)
- Скорость, rotary-motion
- до 250 пак/мин (RD25, пакет до 250 мм); до 200 пак/мин (RD33, пакет до 330 мм); до 125 пак/мин (одинарные челюсти RS)
- Скорость, box-motion
- 10–160 пак/мин (CS25, пакет до 250 мм); 10–150 пак/мин (CS33, пакет до 330 мм)
- Скорость, intermittent-motion
- 10–120 пак/мин (NS25)
- Ширина пакета
- 70–250 мм (исполнение 25); 70–330 мм (исполнение 33); от 50 мм с опцией малого пакета, при 50–69 мм нужна проставка воротника
- Длина пакета
- 50–300 мм при пинч-шве (PH30); 75–533 мм (SB20, исп. 25); 75–711 мм (SB20, исп. 33); свыше 300 мм требуется поднятая станина, скорость снижается
- Форматы пакета
- плоский (flat bag), плоский с отверстием для подвеса, с боковой складкой (gusset), block bottom, chain bags, VSU (складка с одной стороны, пакет стоит сам)
- Продольный шов
- на выбор: пинч (PH30), нахлёст (wrap), плавниковый (fin); исполнение SB20 — сварка стальной лентой
- Поперечный шов
- плоские одинарные челюсти с ножом (intermittent NS, box-motion CS); у rotary — круглые челюсти (round jaw); деаэрационные планки удаляют избыток воздуха перед запайкой
- Рулон плёнки
- Ø до 500 мм, втулка 75 мм, ширина 530 мм (исп. 25) / 690 мм (исп. 33), масса до 50 кг
- Стыковка рулонов (опция)
- модуль INSPIRA-ASP: сварка по меткам печати, остановка машины менее 20 с (обычная смена 90–120 с), точность ±1 мм по ходу плёнки и ±2 мм по ширине
- Контроль шва
- детекция продукта в шве на челюстях; только для box-motion — автоматическая регулировка толщины пакета по обратной связи от тестера шва TSC
- Позиционирование плёнки
- автоцентровка и натяжение плёнки; верификация печати на пакете — опция
- Пульт оператора
- цветной сенсорный LCD 15,6″, 500 пресетов, вход по учётной записи, журналы ошибок и действий оператора
- Корпус и защита
- нержавеющая сталь 304; IP50 отнесён только к встроенному шкафу электрооборудования
- Масса
- 750 кг (intermittent NS25); 900–1200 кг (box-motion); 1300 кг (RD25/RS25); 1450 кг (RD33/RS33)
- Электропитание
- 3 фазы, AC 200 В, 50/60 Гц, допуск ±10%; 220–480 В — через встроенный трансформатор (опция)
- Потребляемая мощность
- 4,7 кВт (NS25 и RD25); 5,5 кВт (CS25); 5,8 кВт (CS33); 5,7 кВт (RD33)
- Сжатый воздух
- 0,5–1 МПа; до 120 нл/мин (intermittent), до 200 нл/мин (box-motion), 60 нл/мин (rotary)
- Дозирование
- мультиголовочные весы Ishida CCW; стык с другими дозаторами — по запросу
Даташит модели
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.

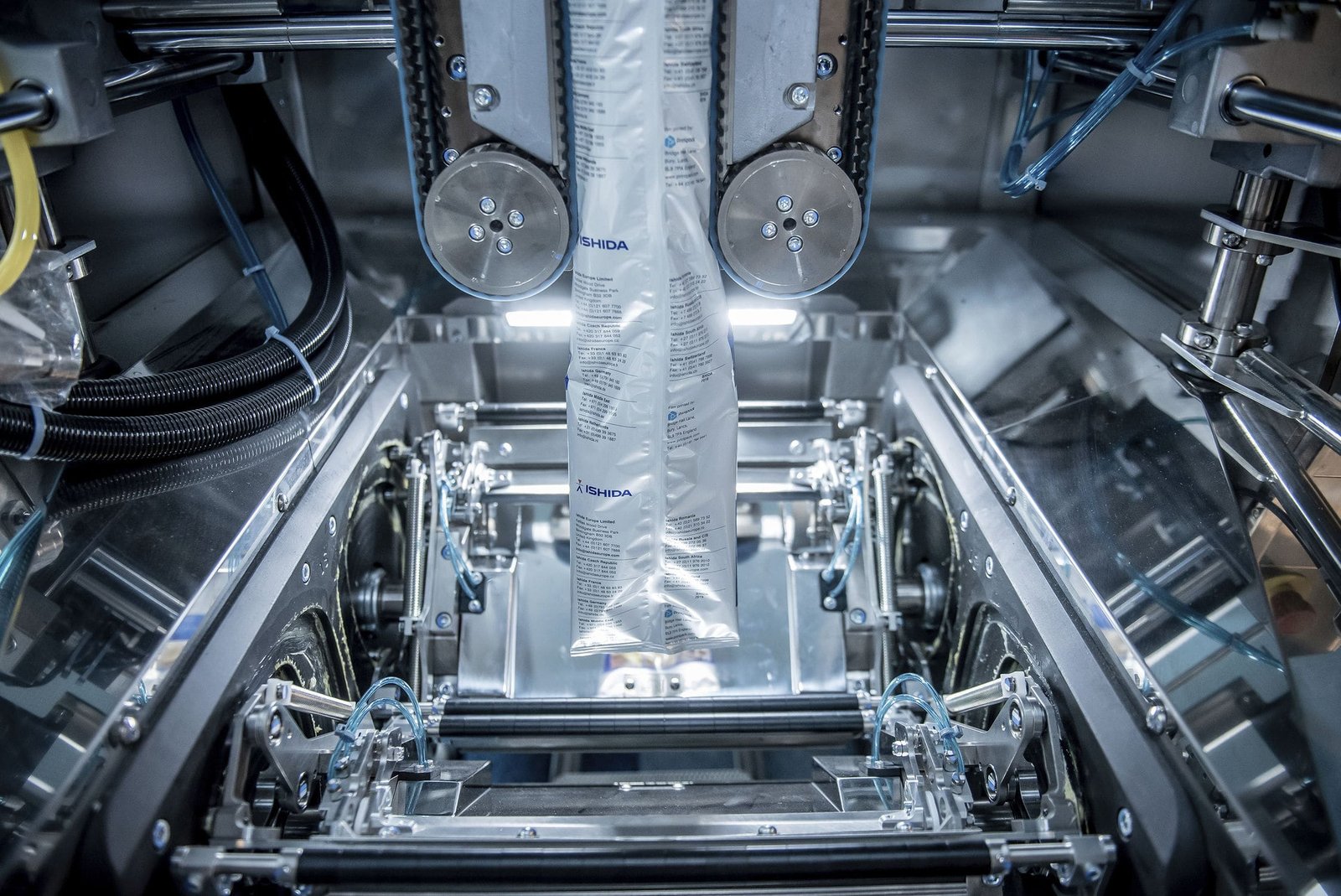

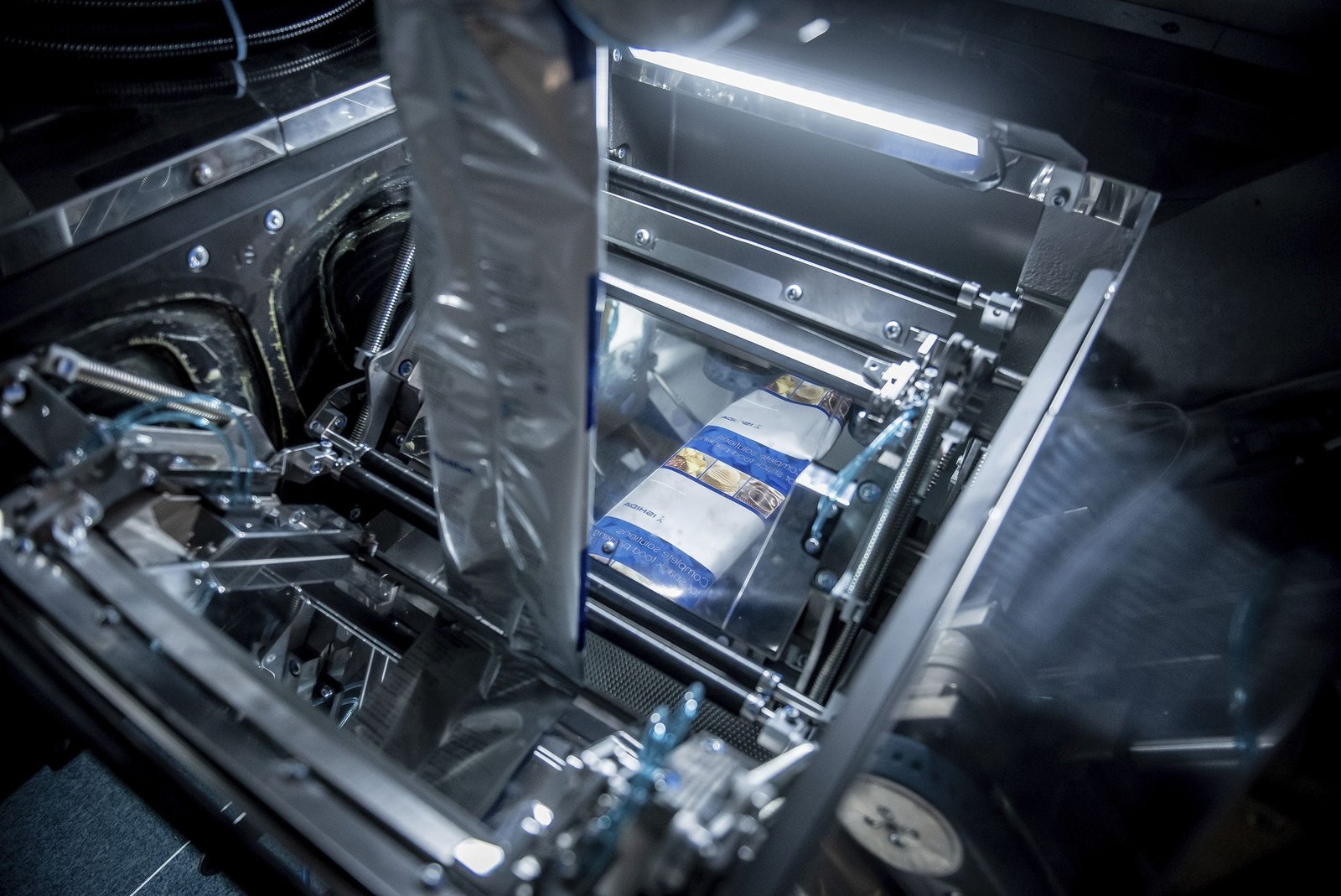

Полный цикл вертикальной упаковки: машина формирует рукав из рулонной плёнки, принимает дозу продукта от мультиголовочных весов, запаивает продольный и поперечный швы с детекцией продукта в шве на челюстях и отрезает готовый пакет. Плёнка автоматически центруется и натягивается, а опциональный модуль автостыковки сваривает рулоны по меткам печати — машина останавливается меньше чем на 20 секунд.
- До 250 пак/мин на снековой фасовке (rotary, сдвоенные челюсти, пакет до 250 мм)
- Стык рулона менее чем за 20 с вместо 90–120 с (опция автостыковки)
- Меньше брака упаковки: детекция продукта в шве на челюстях
- Шесть форматов пакета на одной машине
- Линия «весы + упаковка» одного производителя
Отрасли и задачи
Целевой сегмент по материалам производителя — снековая упаковка; применимость под другой продукт и плёнку подтверждаем расчётом и тестом по образцу. Классическое применение связки «мультиголовка + VFFS»: в кондитерке и снеках — чипсы, орехи, конфеты, драже; в бакалее — крупы, кофе, специи и сухие смеси; в заморозке — IQF-овощи, ягоды и полуфабрикаты; в кормах для животных — сухие корма и лакомства; в хлебобулочном сегменте — сушки, сухарики и снековая выпечка.
Вертикальные машины Ishida
Два bagmaker'а в актуальной линейке: флагманская INSPIRA и более доступная ATLAS-B. Конфигурация — режим привода, формат пакета, плёнка — подбирается под ваш продукт и скорость линии.
| Модель | Когда выбирать | Ключевое |
|---|---|---|
| INSPIRA | верхний сегмент: максимум скорости и форматов пакета | до 250 пак/мин (rotary, до 250 мм) · 6 форматов |
| ATLAS-B | рабочая лошадка для типовых снековых задач | до 200 пак/мин · single / twin jaw |
Ввод в эксплуатацию и поддержка в РФ
Таможенное оформление, декларации ЕАС и пакет документов, доставка по России, монтаж и пусконаладка в связке с дозатором и остальной линией, обучение операторов и наладчиков, плановое ТО. Форматные части и запчасти под вашу конфигурацию прорабатываются на этапе поставки.
Частые вопросы
Можно ли упаковывать в дой-пак (стендап-пакет) на INSPIRA? +
Стоячий пакет у INSPIRA есть: производитель заявляет формат VSU — пакет со складкой с одной стороны, который стоит самостоятельно. Остальные подтверждённые форматы — плоский пакет, плоский с отверстием для подвеса, с боковой складкой (gusset), block bottom и chain bags. А вот зип-замок для INSPIRA производителем не заявлен: если нужен именно дой-пак с застёжкой, честно скажем об этом на этапе подбора и предложим альтернативное решение под этот формат.
Какая реальная скорость будет на моём продукте? +
До 250 пак/мин — паспортный максимум одного исполнения: rotary со сдвоенными челюстями и пакетом шириной до 250 мм. При ширине 330 мм каталог даёт до 200 пак/мин у rotary и до 150 пак/мин у box-motion, у rotary с одинарными челюстями — до 125 пак/мин. Фактическая скорость зависит ещё и от веса дозы, сыпучести продукта, плёнки и типа шва. Даём письменный расчёт под ваш продукт и подтверждаем скорость по тест-образцу.
Чем отличаются режимы rotary, box-motion и intermittent? +
Rotary — челюсти вращаются непрерывно, плёнка не останавливается: максимальная скорость, до 250 пак/мин со сдвоенными челюстями и пакетом до 250 мм (до 200 пак/мин при ширине 330 мм, до 125 пак/мин с одинарными челюстями). Box-motion — челюсти движутся по прямоугольной траектории и дольше контактируют с плёнкой: 10–160 пак/мин (до 150 пак/мин при ширине 330 мм), обычно для материалов, требующих большего времени запайки. Intermittent — плёнка останавливается на время запайки: 10–120 пак/мин, самый простой режим. Оптимальный вариант определяем при подборе под вашу плёнку и продукт.
Обязательно ли ставить мультиголовку Ishida? +
Родная интеграция заявлена производителем именно с мультиголовочными весами Ishida CCW — стандартная связка «весы + bagmaker» одного бренда с согласованными скоростями. Стык с уже установленными дозаторами других производителей технически возможен, но совместимость проверяется индивидуально по модели весов и геометрии выпускных лотков.
Ishida ушла с российского рынка — что с поставкой и сервисом? +
Мы — поставщик оборудования Ishida в России: берём на себя таможенное оформление, документы ЕАС, доставку, пусконаладку и обучение. Сервис, плановое ТО и поставка запчастей — наши собственные обязательства, а не заводская гарантия вендора; условия и сроки фиксируются в договоре поставки.
