Ishida · QX-1100-FlexЗапайка лотков

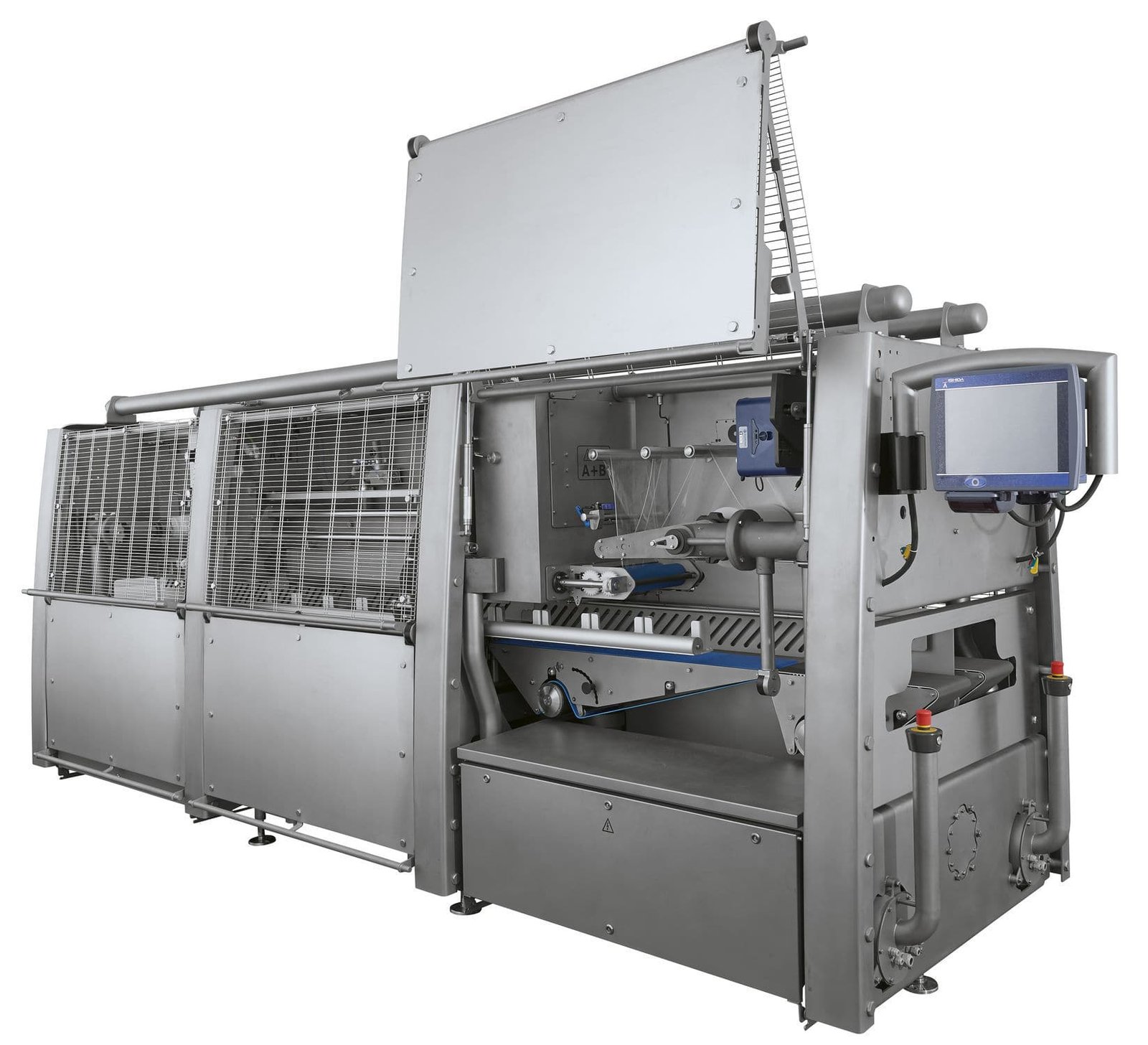

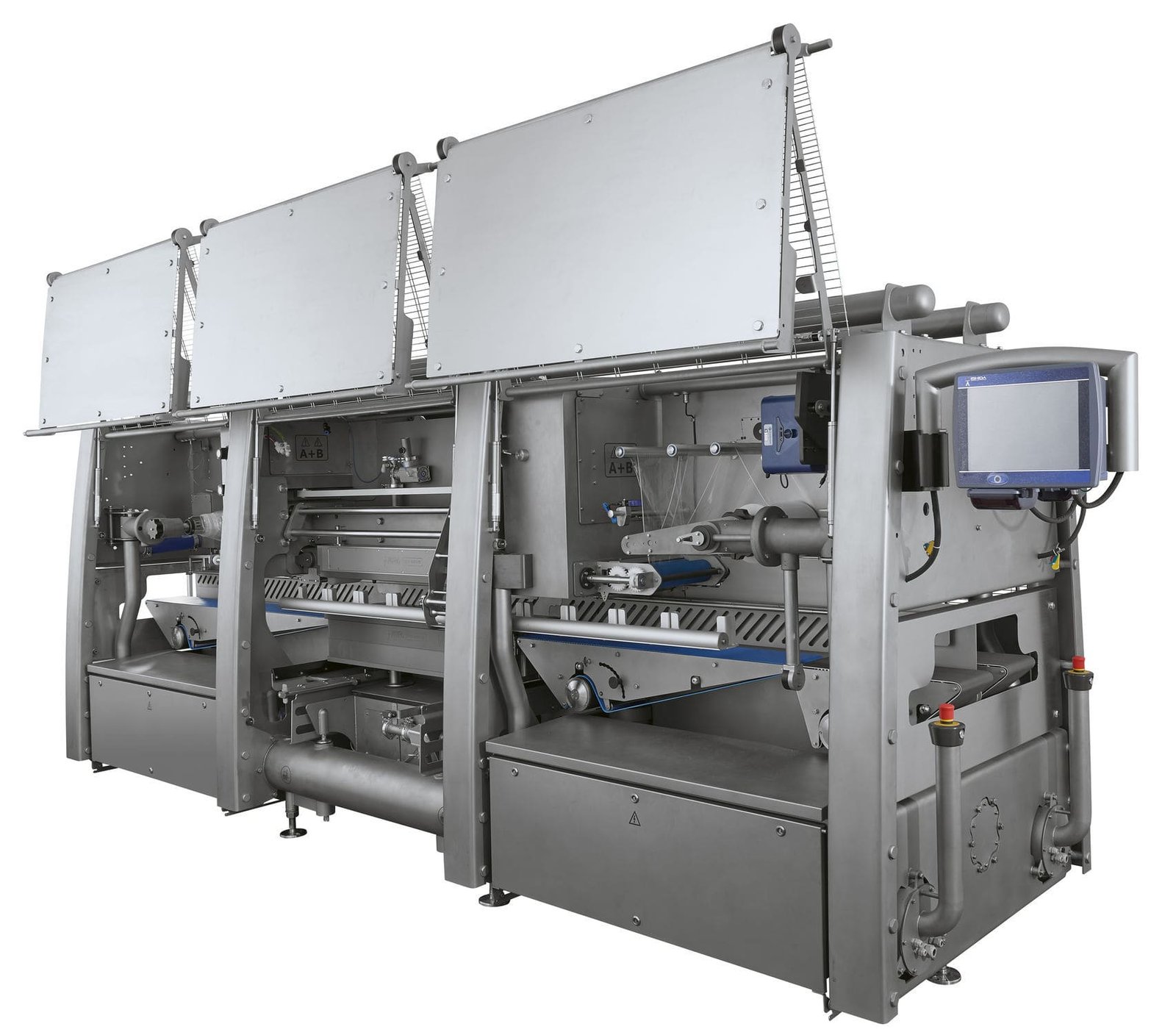

Трейсиллер Ishida QX-1100-Flex
QX-1100-Flex — флагманский автоматический запайщик лотков (трейсиллер) Ishida. Одна платформа собирается в трёх исполнениях. На одну дорожку (Single Lane) — под крупные лотки шириной до 400 мм, до 7 лотков за цикл и до 105 лотков в минуту. На две дорожки (Twin Lane) — до 210 лотков в минуту и до 14 запаивающих головок. И вариант с двумя независимыми дорожками в одном корпусе (Split Dual Lane) — на них идут разные продукты, а площади цеха нужно до 50 % меньше, чем под две отдельные машины. Форматы — простая запайка, газовая среда (MAP — воздух над продуктом заменяется защитной смесью газов, продукт дольше хранится) со встроенным контролем состава и скин-упаковка, включая слайспак для нарезки.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 292 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Три исполнения одной платформы
Одна дорожка — крупные лотки шириной до 400 мм, до 7 лотков за цикл и до 105 лотков в минуту. Две дорожки (Twin Lane) — лотки до 220 мм, до 14 запаивающих головок и до 210 лотков в минуту. Две независимые дорожки в одном корпусе (Split Dual Lane) — лотки до 195 мм, разные продукты одновременно и до 50 % экономии площади против двух отдельных машин. Все исполнения работают до 15 циклов в минуту.
Повреждённое гнездо не останавливает линию
Если повредился нож или нагреватель одного гнезда, его отключают с панели, а лотки автоматически идут на исправные головки: выпуск продолжается с пропорционально меньшей производительностью, а замена узла переносится на плановое обслуживание вместо аварийного простоя в смену. Функция опциональная, поэтому её наличие фиксируем в спецификации заказа.
Газовая среда с контролем состава
Газовая система встроена в машину: она сама смешивает газ, анализирует состав и постоянно следит за ним в работе. Состав смеси подбирается под ваш продукт технологом при пусконаладке. Автоматическую отсечку упаковки при неверной смеси фиксируем спецификацией заказа.
Технические данные Ishida QX-1100-Flex
- Тип машины
- автоматический запайщик лотков (трейсиллер)
- Исполнения
- одна дорожка (Single Lane) · две дорожки (Twin Lane) · две независимые дорожки в одном корпусе (Split Dual Lane, SDL)
- Производительность
- до 105 лотков/мин на одной дорожке · до 210 лотков/мин на двух (Twin Lane)
- Скорость запайки
- до 15 циклов/мин во всех исполнениях
- Гнёзд в оснастке
- 1–7 на одной дорожке · 2–14 на двух (Twin Lane) · 1–7 на каждой дорожке (SDL)
- Ширина лотка
- до 400 мм на одной дорожке · до 220 мм (Twin Lane) · до 195 мм (SDL)
- Высота лотка
- до 130 мм во всех исполнениях
- Форматы упаковки
- простая запайка · газовая среда MAP · скин-упаковка, включая слайспак (лоток с нарезкой)
- Рез плёнки
- внутренний или наружный
- Рулон плёнки
- диаметр до 400 мм (одна дорожка и Twin Lane) · до 450 мм (SDL)
- Смена формата
- в основном автоматическая, ручных операций немного; время перехода считаем по вашей матрице продуктов
- Масса без оснастки
- 2800 кг
- Электропитание
- 3 фазы, 380–415 В, 50–60 Гц, 32 А (с нулевым и заземляющим проводниками; в SDL — на каждую дорожку)
- Сжатый воздух
- до 140 нл/мин при 0,55 МПа (одна дорожка и Twin Lane) · до 70 нл/мин на дорожку (SDL)
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Машина закрывает последнюю операцию упаковки в лоток: герметичный шов по борту, газовая среда (MAP) с контролем состава смеси — продукт дольше хранится, плотная скин-упаковка для мяса и рыбы и слайспак для нарезки. Всё это на одной платформе, переход между форматами — сменой кассетной оснастки.
- До 210 лотков в минуту — темп высокоскоростной линии
- Повреждённое гнездо отключается, выпуск не останавливается
- Машина сама готовит и контролирует состав газа в упаковке

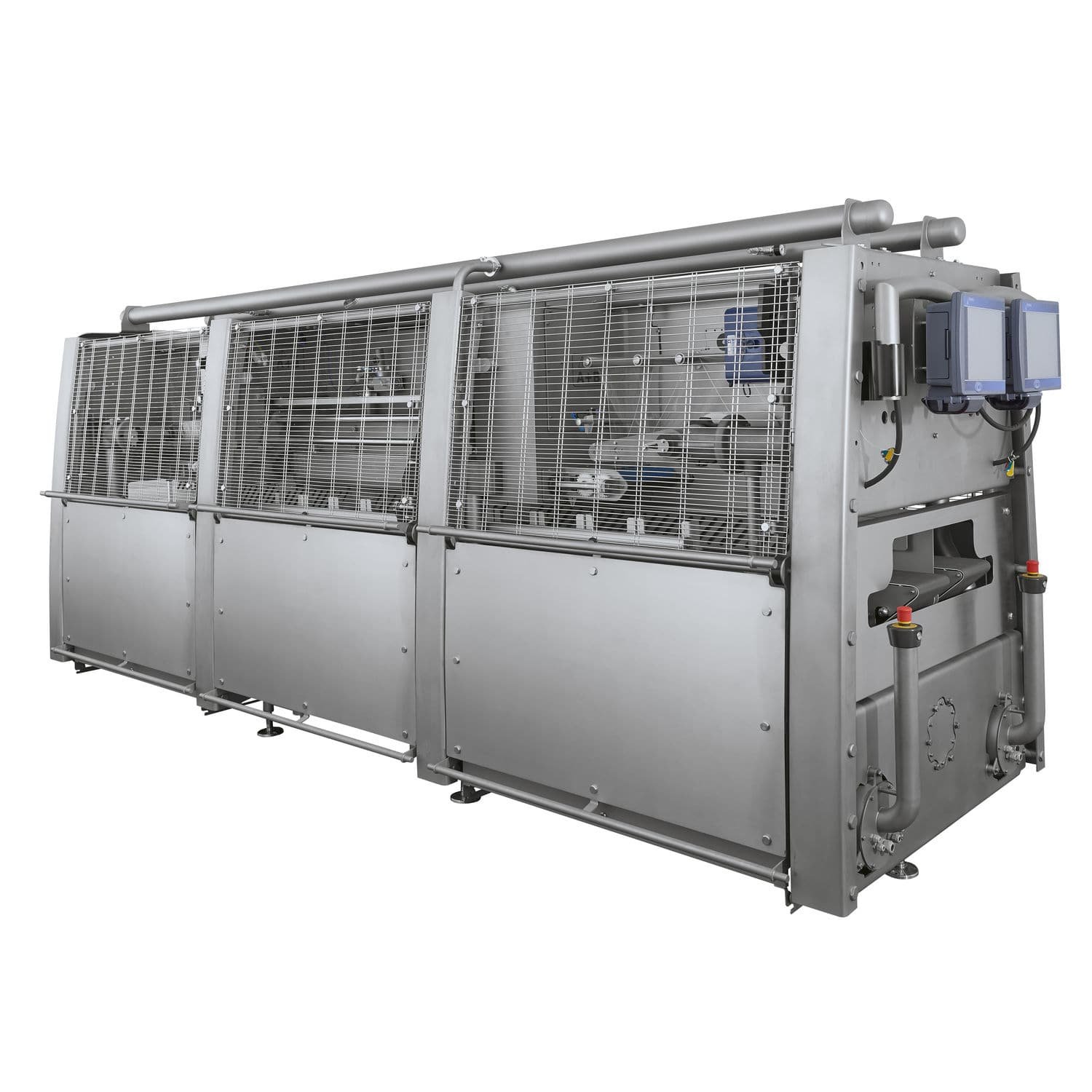

- Два продукта параллельно и до 50 % экономии площади в исполнении SDL
- Открытая конструкция со сливом воды — быстрая мойка
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Монтаж и пусконаладка — сборка, подключение, настройка режимов и вывод линии на рабочий темп
- Обучение операторов — смена формата, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Оснастка под ваши лотки — кассетный комплект под каждый типоразмер лотка и формат упаковки
- Обвязка линии — денестер лотков, дозирование, чеквейер и рентген-контроль после запайки
Отрасли и задачи
QX-1100-Flex ставят там, где нужен большой объём лотковой упаковки. Готовые блюда и полуфабрикаты — высокоскоростные MAP-линии с контролем смеси; мясо, птица и рыба — skin- и MAP-упаковка с гигиеничной мойкой открытой конструкции; молочные продукты — лотки и групповые форматы на высоком темпе; заморозка — упаковка полуфабрикатов в лотки с MAP; корма для животных — влажные рационы в лотках. В конфигурации SDL две задачи могут работать на одной машине параллельно и независимо.
Частые вопросы
Чем отличаются исполнения Single Lane, Twin Lane и SDL? +
Single Lane — одна дорожка под крупные лотки шириной до 400 мм, до 7 гнёзд в оснастке и до 105 лотков/мин. Twin Lane — две дорожки для максимального темпа: до 210 лотков/мин и до 14 запаивающих головок. Split Dual Lane (SDL) — две полностью независимые дорожки в одном корпусе: разные продукты и форматы одновременно, остановка одной дорожки не влияет на вторую, экономия площади до 50 % по сравнению с двумя отдельными машинами.
Сколько занимает смена оснастки на другой формат лотка? +
Смена оснастки в значительной степени автоматизирована: ручных операций при переходе на другой лоток немного. Время перехода зависит от исполнения и набора форматов, поэтому мы разбираем переналадку по вашей матрице продуктов при подборе.
Что даёт отключение повреждённого гнезда на практике? +
Если одно гнездо повреждено (нож или нагреватель), его можно отключить с панели и продолжить выпуск на оставшихся головках — с пропорционально меньшей производительностью, но без остановки линии. Замена узла переносится на плановое обслуживание вместо аварийного простоя в смену.
Как машина контролирует газовую смесь? +
Смешивание, анализ и контроль газа встроены в машину: она готовит заданный состав и далее постоянно следит за ним в работе. Автоматическую отсечку упаковки при неверной смеси фиксируем спецификацией заказа. Состав смеси подбирается под ваш продукт — его определяет технолог при пусконаладке.
Ishida ушла из России — что с поставкой и сервисом? +
Мы — поставщик оборудования Ishida в России и работаем по независимым каналам поставки: таможенное оформление, документы ЕАС, пусконаладка и обучение — на нашей стороне. Сервис, плановое ТО и поставка запасных частей — собственные обязательства нашей компании, а не заводская гарантия вендора; объём и сроки фиксируются в договоре поставки.
