Ishida · QX-500Запайка лотков

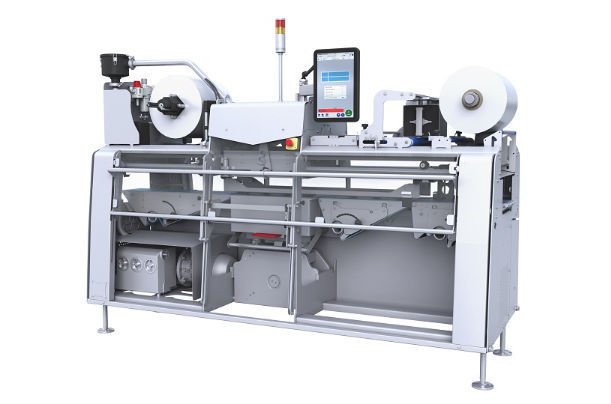

Трейсиллер Ishida QX-500
QX-500 — компактный автоматический запайщик лотков (трейсиллер). Машина принимает наполненные лотки с конвейера, герметично заваривает их сверху плёнкой и возвращает в поток — до 100 лотков в минуту при оснастке на 1–4 гнезда. Три формата на одной машине: простая запайка, газовая среда (MAP — воздух в лотке заменяется защитной смесью газов, продукт дольше хранится) и скин-упаковка, когда плёнка плотно обтягивает продукт на подложке. Сжатый воздух машине не нужен ни в одном режиме, вода — только для скин-упаковки: на площадке меньше коммуникаций и ниже расходы на эксплуатацию.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 203 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
До 100 лотков в минуту

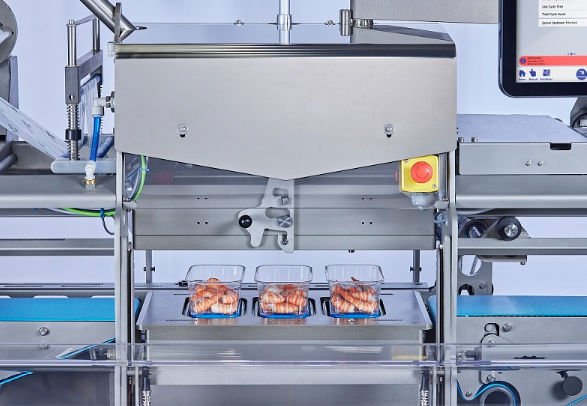

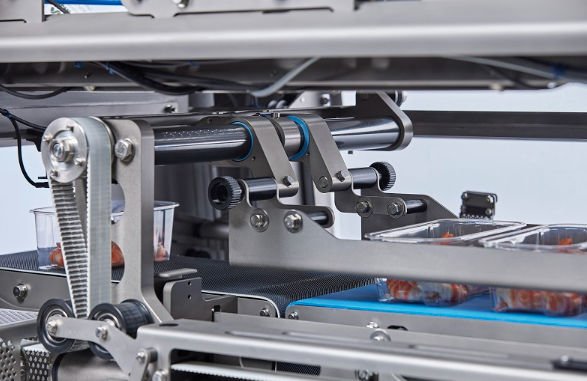

За один цикл машина закрывает от 1 до 4 лотков сразу — оснастку делают на нужное число гнёзд. Цикл повторяется 25 раз в минуту при простой запайке и 17 раз, когда воздух в лотке заменяется защитным газом. В сумме это до 100 лотков в минуту на машине длиной всего 2,5 м. Сервоприводы и система стабилизированной подачи держат темп и ведут лоток ровно.
Три формата на одной машине
Простая запайка закрывает лоток и сохраняет товарный вид. Газовая среда (MAP) заменяет воздух над продуктом защитной смесью — продувкой газом или откачкой воздуха с подачей газа — и продлевает срок годности охлаждённой продукции. Скин-упаковка притягивает плёнку к продукту и держит его на подложке. Формат меняется кассетной оснасткой меньше чем за 5 минут, поэтому продукты можно чередовать внутри смены.
Проще подключить, дешевле эксплуатировать
Сжатый воздух машине не нужен ни в одном режиме, вода нужна только для скин-упаковки: на площадке меньше коммуникаций при монтаже и меньше затрат в работе. Оснастка облегчённая, с воздушным охлаждением. По заказу ставится встроенный вакуумный насос, а данные о работе линии собирает программа мониторинга Sentinel 5.0.
Технические данные Ishida QX-500
- Тип машины
- автоматический запайщик лотков (трейсиллер)
- Производительность
- до 100 лотков/мин
- Скорость запайки
- 25 циклов/мин при простой запайке; 17 циклов/мин в газовой среде (MAP)
- Гнёзд в оснастке
- от 1 до 4 — столько лотков закрывается за один цикл
- Ширина лотка
- до 300 мм
- Высота лотка
- до 120 мм
- Форматы упаковки
- простая запайка · газовая среда MAP (продувка газом или откачка воздуха с подачей газа) · скин-упаковка
- Рез плёнки
- внутренний или наружный
- Рулон плёнки
- диаметр до 350 мм
- Смена формата
- кассетная оснастка, менее 5 минут
- Сжатый воздух
- не нужен ни в одном режиме
- Вода
- только для скин-упаковки
- Электропитание
- 3 фазы, 380–415 В, 50–60 Гц, 32 А (с нулевым и заземляющим проводниками)
- Программа мониторинга
- Sentinel 5.0 — данные о работе линии
- Длина машины
- 2500 мм
- Масса без оснастки
- 900–1200 кг
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Машина заваривает наполненные лотки верхней плёнкой и, если нужно, меняет воздух внутри упаковки на защитный газ: простая запайка закрывает продукт и сохраняет товарный вид, газовая среда (MAP) продлевает срок годности охлаждённой продукции, скин-упаковка притягивает плёнку к продукту и держит его на подложке. Переход между форматами — сменой кассетной оснастки, менять машину не нужно.
- Автоматическая запайка — до 100 лотков в минуту
- Дольше срок годности: воздух в лотке меняется на защитный газ
- Простая запайка, газовая среда и скин-упаковка на одной машине
- Переход на другой формат — меньше 5 минут
- Данные о работе линии — в программе Sentinel 5.0
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Монтаж и пусконаладка — сборка, подключение, настройка режимов на вашей линии
- Обучение операторов — смена формата, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Оснастка под ваши лотки — кассетный комплект под каждый типоразмер лотка и формат упаковки
Отрасли и задачи
Лоток — основной формат готовых блюд: QX-500 запаивает их с MAP для охлаждённой полки. В мясе и птице — охлаждённые полуфабрикаты и стейки, в том числе в skin-упаковке; в рыбе — филе и порционные куски в MAP и skin; в молочке — десерты и сырные нарезки в лотках; в заморозке — полуфабрикаты в запаянных лотках; в кормах для животных — влажные корма в лотках. Полный перечень применений производителя шире: к перечисленным добавлены салаты, свежая продукция и непищевые товары.
Частые вопросы
Какие форматы упаковки поддерживает QX-500? +
Три формата на одной машине: простая запайка, газовая среда MAP (продувка газом или откачка воздуха с подачей газа) и скин-упаковка. Переключение между форматами — сменой кассетной оснастки менее чем за 5 минут. Конкретные газовые смеси под ваш продукт подбираются технологически при пусконаладке.
Нужны ли машине сжатый воздух и вода? +
Сжатый воздух не нужен ни в одном режиме. Водяное охлаждение требуется только для скин-упаковки — в простой запайке и в газовой среде оно не нужно. Оснастка облегчённая, с воздушным охлаждением. Это упрощает монтаж (меньше коммуникаций) и снижает эксплуатационные расходы.
Сколько дорожек у QX-500? +
Компоновку под вашу линию разбираем при подборе — под ваш темп, размер лотка и формат упаковки. Если нужна двухдорожечная высокоскоростная запайка, смотрите QX-1100-Flex в исполнении Twin Lane — до 210 лотков в минуту.
Ishida свернула продажи в России — что с гарантией и запчастями? +
Обещать заводскую гарантию и фирменный сервис вендора в РФ было бы некорректно. Гарантийные условия фиксируются в договоре поставки, а сервис — собственные обязательства поставщика: пусконаладка, обучение операторов, плановое ТО и поставка запасных частей.
Подойдёт ли QX-500 под мой лоток? +
Машина работает с лотками шириной до 300 мм и высотой до 120 мм, оснастка — на 1–4 гнезда, рулон плёнки — до 350 мм в диаметре. Совместимость конкретного лотка и плёнки проверяется при подборе: пришлите размеры или образец — подтвердим конфигурацию оснастки письменно.
