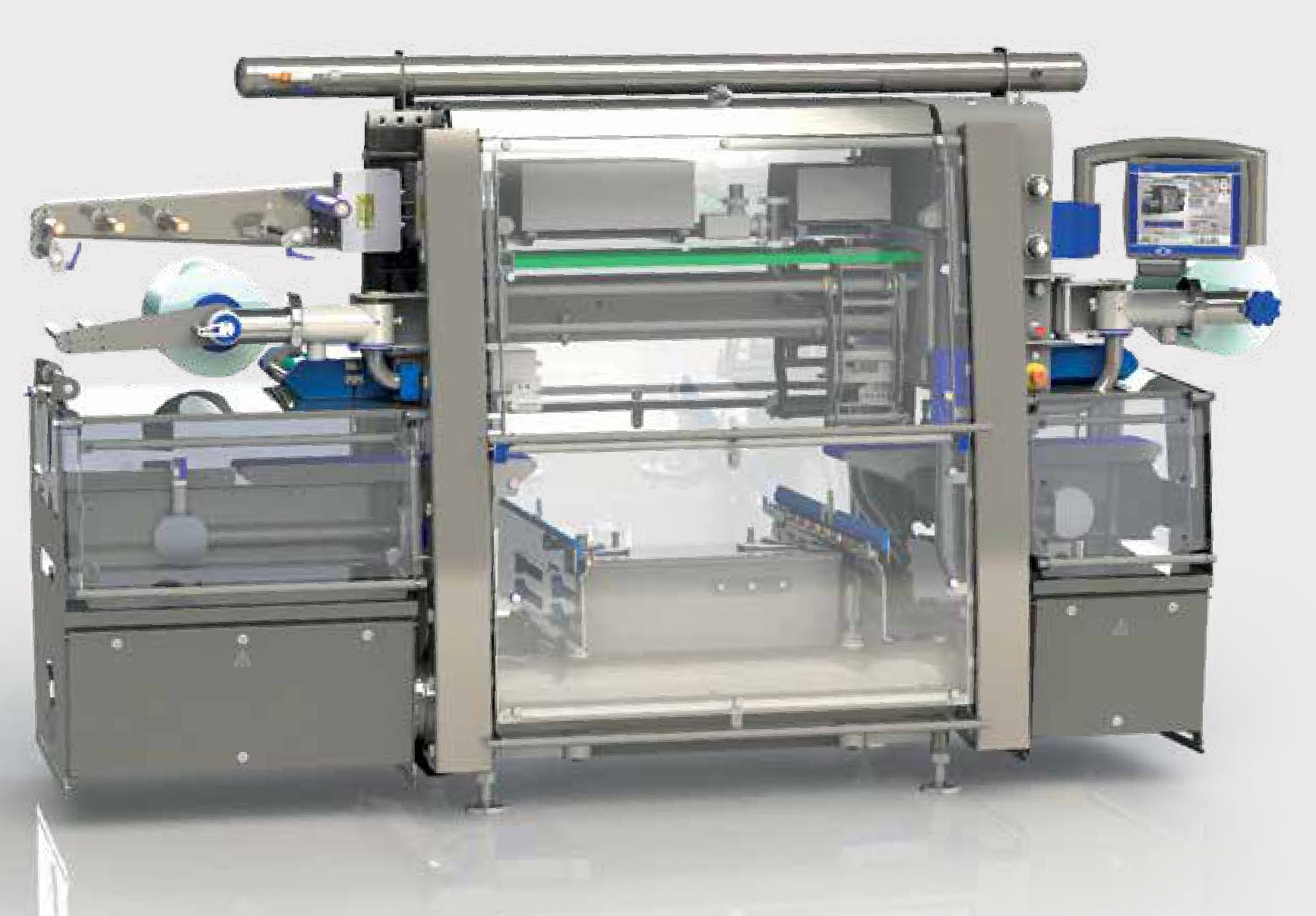

Запайщик лотков Ishida QX-775 Flex
QX-775 Flex — автоматический запайщик лотков (трейсиллер) на одну дорожку. Машина принимает наполненный лоток, приваривает к его борту верхнюю плёнку и обрезает её внутренним или наружным резом. Лотки — из картона, пластика и алюминия, шириной до 300 мм и высотой до 130 мм: проходят и глубокие лотки. В оснастке 1–6 гнёзд, то есть до 6 лотков за один цикл в газовой среде, циклов до 15 в минуту. Форматы — простая запайка, газовая среда (MAP — воздух над продуктом заменяется защитной смесью газов, продукт дольше хранится), плотная скин-упаковка и слайспак для нарезки. Газ машина готовит сама: смешивает состав, проверяет его в работе и автоматически останавливает упаковку, если смесь ушла от заданной. В памяти хранится до 100 программ линии — переход на другой продукт сводится к вызову нужной.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 605 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Глубокий лоток на одной дорожке
Машина работает с лотками шириной до 300 мм и высотой борта до 130 мм — под глубокие лотки не нужно переходить на более крупную машину. Материал лотка — картон, пластик или алюминий. Оснастка делается на 1–6 гнёзд: за один цикл закрывается до 6 лотков, циклов до 15 в минуту, всё на одной дорожке. Типы упаковки — любые для лотка такой ширины, включая скин-упаковку и слайспак для нарезки.
Газовая среда с контролем состава
Машина сама смешивает газ, анализирует состав и следит за ним в работе. Если смесь ушла от заданной, упаковка автоматически останавливается — партия с неправильной атмосферой не уйдёт на склад и не подведёт вас по сроку годности. Состав смеси подбирается под ваш продукт: его определяет технолог при пусконаладке по типу продукта и нужному сроку хранения.
Повреждённое гнездо не останавливает смену
Одно гнездо можно отключить на ходу — например, если повредился нож или нагреватель. Машина доводит смену на остальных гнёздах с пропорционально меньшей производительностью, а ремонт переносится на плановую остановку вместо аварийной. Функция опциональная, поэтому её наличие фиксируем в спецификации заказа.
Переналадка по сохранённой программе
Оснастка меняется с моторным приводом, а настройки всей линии хранятся в памяти — до 100 программ. Переход на другой продукт сводится к вызову нужной программы: на салатном производстве Fresh Servant её вызывают одним нажатием с выносного пульта. Время перехода на другой лоток считаем по вашей матрице продуктов при подборе, под каждый типоразмер нужен свой комплект оснастки.
Технические данные Ishida QX-775 Flex
- Тип машины
- автоматический запайщик лотков (трейсиллер), одна дорожка
- Скорость запайки
- до 15 циклов/мин
- Лотков за цикл
- до 6 (в газовой среде MAP)
- Гнёзд в оснастке
- от 1 до 6
- Ширина лотка
- до 300 мм
- Высота лотка
- до 130 мм
- Материал лотка
- картон, пластик, алюминий
- Комплекты оснастки
- под простую запайку и газовую среду MAP · под скин-упаковку
- Форматы упаковки
- любые типы упаковки в лоток шириной до 300 мм, включая скин-упаковку и слайспак (лоток с нарезкой)
- Рез плёнки
- внутренний или наружный
- Рулон плёнки
- диаметр до 300 мм
- Газовая среда (MAP)
- машина сама смешивает газ, анализирует и контролирует состав; при неверной смеси упаковка автоматически останавливается
- Память программ
- до 100 программ линии
- Смена формата
- моторизованная смена оснастки; время перехода считаем по вашей матрице продуктов
- Масса без оснастки
- 2000 кг
- Электропитание
- 3 фазы, 380–415 В, 50–60 Гц, 32 А (с нулевым и заземляющим проводниками)
- Сжатый воздух
- до 120 нл/мин при 0,55 МПа
- Габариты по чертежу
- вид сверху — 3114 × 1982 мм; вид с торца — 2029 мм, между опорами 1506 мм, 3186 мм при поднятых крышках; значения ориентировочные — установочные и присоединительные размеры подтверждаем монтажным чертежом до поставки
- Год выпуска модели
- 2012
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Машина закрывает последнюю операцию упаковки в лоток: герметичный шов по борту с внутренним или наружным резом, газовая среда (MAP) со встроенным контролем состава смеси — продукт дольше хранится, плотная скин-упаковка и слайспак для нарезки. Переход на другой формат и типоразмер лотка — сменой оснастки на 1–6 гнёзд, без замены машины.
- До 6 лотков за один цикл на одной дорожке при 15 циклах в минуту
- Глубокий лоток — борт до 130 мм, крупная машина не нужна
- Упаковка автоматически останавливается, если состав газа ушёл от заданного
- До 100 сохранённых программ — переход на другой продукт по памяти
- Повреждённое гнездо отключается на ходу, смена продолжается
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Монтаж и пусконаладка — сборка, подключение, настройка режимов на вашей линии
- Обучение операторов — смена формата, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Оснастка под ваши лотки — комплект под каждый типоразмер лотка и формат упаковки
- Подготовка площадки — сжатый воздух до 120 нл/мин, место под машину массой 2000 кг, обвязка линии
Отрасли и задачи
QX-775 Flex производитель позиционирует прежде всего под свежую продукцию, а для семейства QX-Flex называет мясо, птицу, готовые блюда, салаты, рыбу и морепродукты, молочные продукты. В кейсе Fresh Servant (Финляндия) машина упаковывает готовые салаты и салатные обеды в MAP-лотках 220–370 г с темпом линии 35–40 упак/мин; в кейсе Plaza Foods (Нидерланды) — линейки takeaway готовых блюд и короткие серии до 45 упак/мин. Ishida называет QX-775 в действующем решении линии по рыбе и морепродуктам — от денестера лотков через запайку к металлодетектору и весовому этикетированию.
Частые вопросы
Чем QX-775 Flex отличается от QX-800 и когда брать именно её? +
Ширина лотка у машин одинаковая — 300 мм, а борт у QX-775 Flex выше: 130 мм против 120 мм. Гнёзд в оснастке у QX-775 Flex от 1 до 6, у QX-800 — от 1 до 7. По скорости цикла преимущество у QX-800: 25 циклов/мин на простой запайке и 17 в газовой среде против 15 циклов/мин у QX-775 Flex. QX-800 также легче (1100–1400 кг против 2000 кг) и не требует сжатого воздуха, тогда как QX-775 Flex нужен воздух до 120 нл/мин при 0,55 МПа. Поэтому QX-775 Flex берут под конкретные причины: глубокий лоток до 130 мм, уже работающее на площадке оборудование QX-Flex и газовая среда с автоматическим отключением при неверной смеси.
QX-775 Flex ещё выпускается? +
Ishida продолжает упоминать QX-775 на действующих страницах решений и в материале о запайке лотков. Эти упоминания не подтверждают текущий выпуск машины. Поставляемость, сроки и комплектацию уточняем запросом перед предложением. Для нового проекта сравниваем подходящие конфигурации по лотку, режиму упаковки и темпу линии.
Как машина контролирует газовую смесь? +
Смешивание, анализ и контроль газа встроены в машину: она готовит заданный состав, следит за ним в работе и при отклонении автоматически останавливает упаковку. Состав смеси подбирается под ваш продукт — его определяет технолог при пусконаладке по срокам годности и типу продукта.
Какие подключения нужны на площадке? +
Электропитание — 3 фазы, 380–415 В с нулевым и заземляющим проводниками, 50–60 Гц, 32 А. Сжатый воздух — не более 120 нл/мин при 0,55 МПа. Масса машины без оснастки 2000 кг, её учитывают при расчёте площадки. Установочные и присоединительные размеры мы подтверждаем монтажным чертежом до поставки. Требования по степени защиты, рабочей температуре и влажности уточняем под ваш цех при подборе.
Сколько занимает переход на другой формат лотка? +
Смена оснастки моторизованная, а конфигурация всей линии вызывается из памяти — до 100 сохранённых программ; в кейсе Fresh Servant спецификация упаковки вызывается одним нажатием с выносного пульта. Время перехода считаем по вашей матрице продуктов при подборе. Под каждый типоразмер лотка и формат упаковки нужен свой комплект оснастки — его состав определяется при заказе.
Какой у вас статус по Ishida и что с гарантией? +
Никаких особых статусов мы не заявляем: Ishida напрямую в РФ сейчас не работает. Мы занимаемся поставкой оборудования Ishida в Россию — таможенное оформление, документы ЕАС, пусконаладка и обучение. Сервис, плановое ТО и поставка запасных частей — собственные обязательства нашей компании как поставщика, а не заводская гарантия вендора; объём и сроки фиксируются в договоре.
