Ishida · QX-800Запайка лотков
Трейсиллер Ishida QX-800

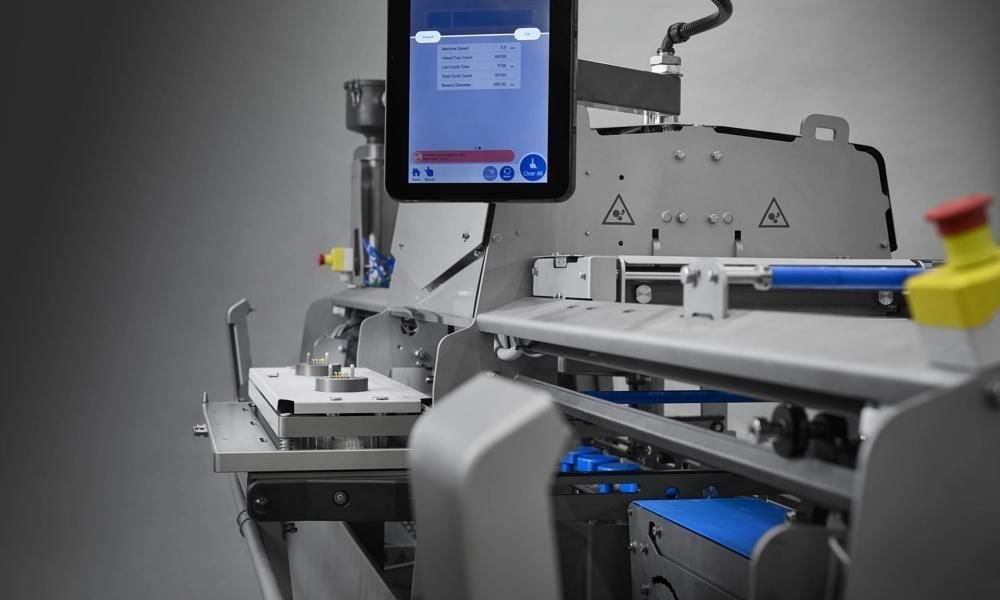

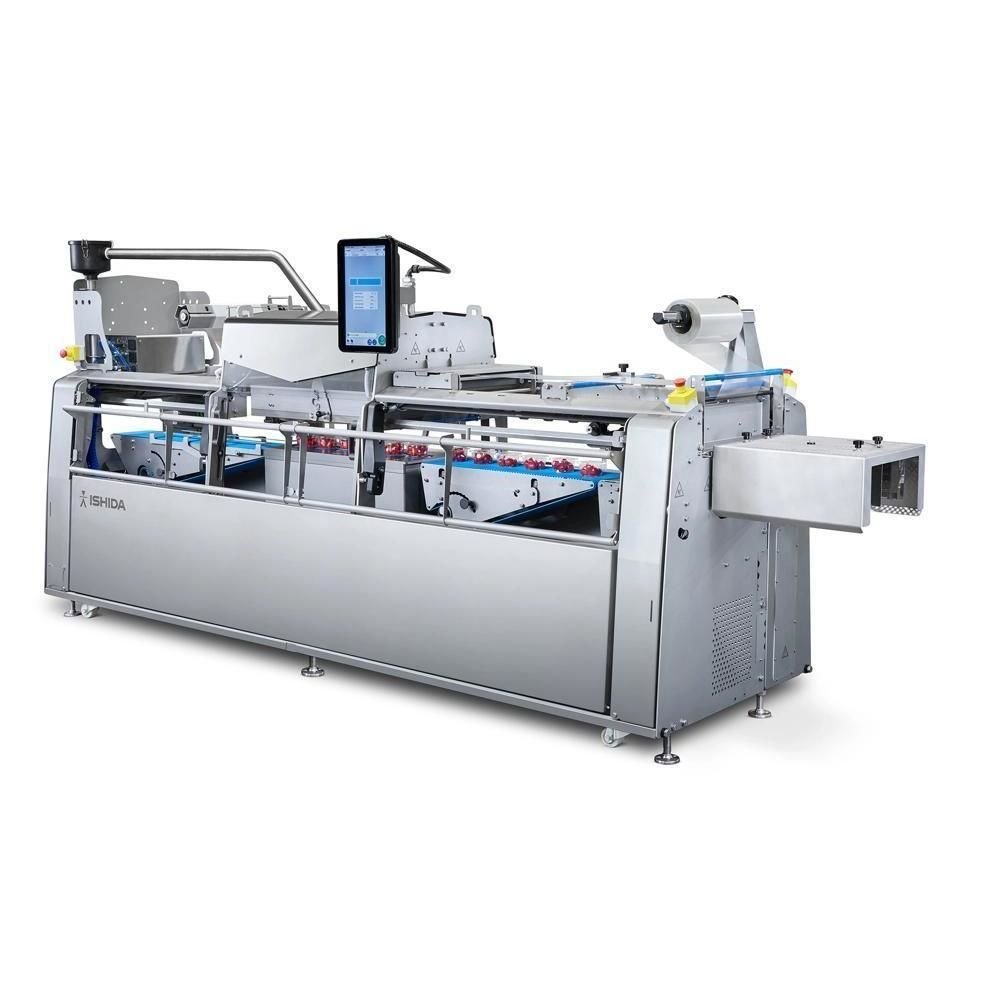

QX-800 — автоматический запайщик лотков (трейсиллер) для потоковой линии. Машина берёт наполненный лоток с конвейера, герметично заваривает его сверху плёнкой и отдаёт дальше. Оснастку делают на 1–7 гнёзд — столько лотков закрывается за один цикл, а циклов до 25 в минуту при простой запайке и до 17, когда воздух в лотке заменяется защитной смесью газов (MAP, продукт дольше хранится). Третий формат — скин-упаковка, когда плёнка плотно обтягивает продукт на подложке. Лоток — шириной до 300 мм и высотой до 120 мм, формат меняется кассетной оснасткой меньше чем за 5 минут. Длина машины 3250 мм, масса 1100–1400 кг.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском3 стр. · 233 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
До 7 лотков за один цикл
Оснастка закрывает до 7 лотков одним движением, а цикл повторяется до 25 раз в минуту при простой запайке и до 17 раз в газовой среде. Итоговую производительность в лотках в минуту считаем под вашу задачу: она зависит от числа гнёзд в оснастке, размера лотка и формата упаковки — мы даём расчёт, а не переносим максимум на любой продукт.
Лоток идёт ровно, шов ложится точно

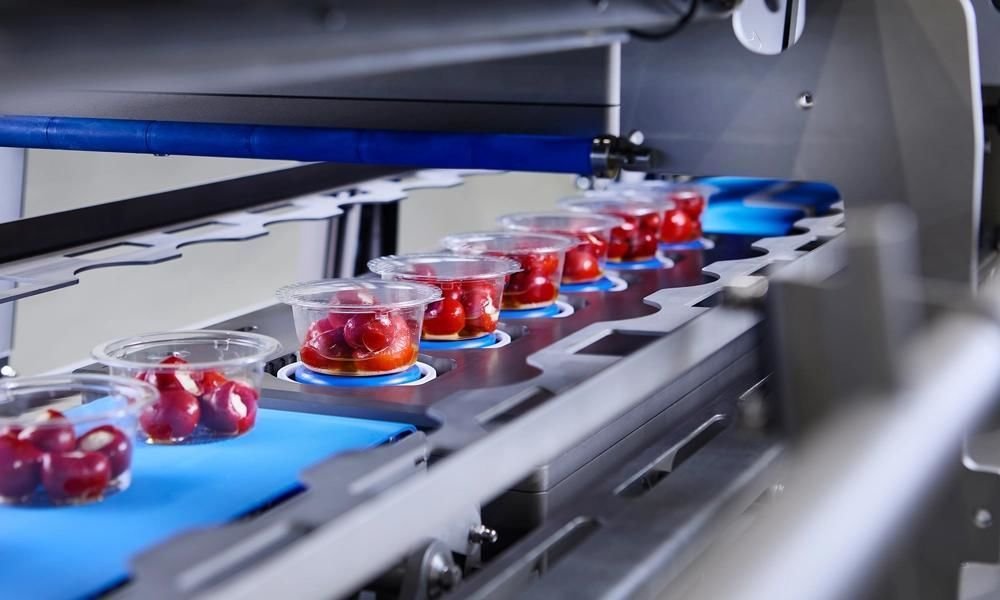

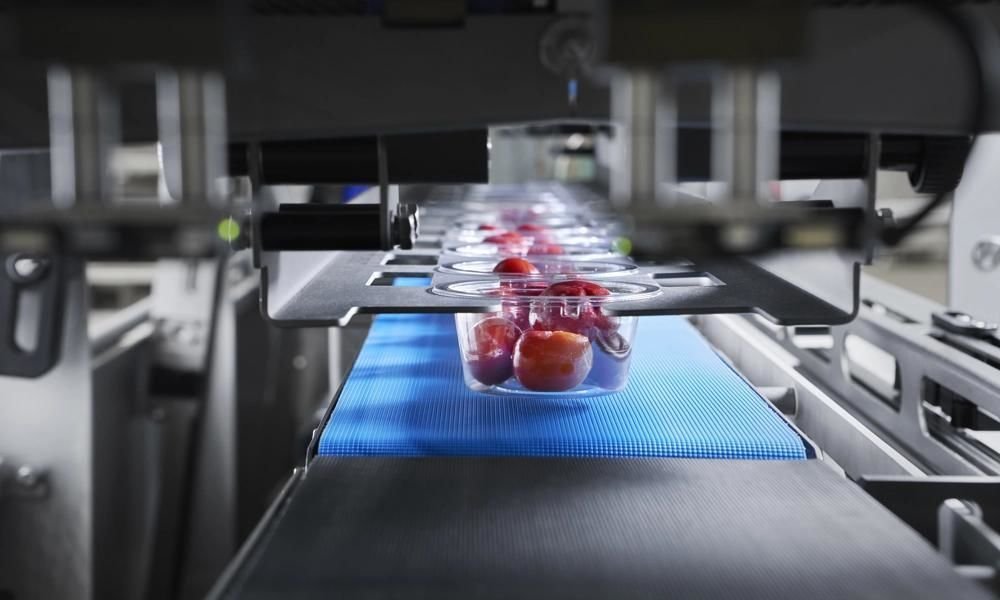

Лоток с продуктом передаётся в зону запайки плавно: содержимое не расплёскивается и не сдвигается, а шов ложится точно по борту. Отвечает за это запатентованная система передачи лотков — она стоит на всех машинах серии QX. Для линии это значит, что лоток доходит до запайки в том же виде, в каком его наполнили.
Низкая машина, проще подключить
Низкий корпус не перекрывает оператору обзор линии — видно, что происходит на входе и выходе. Сжатый воздух машине не нужен ни в одном режиме, вода нужна только для скин-упаковки: проще монтаж и меньше затрат в работе. Данные о работе линии собирает программа мониторинга Sentinel 5.0.
Технические данные Ishida QX-800
- Тип машины
- автоматический запайщик лотков (трейсиллер)
- Производительность
- считаем под ваш лоток: зависит от числа гнёзд в оснастке и формата упаковки
- Скорость запайки
- до 25 циклов/мин при простой запайке; до 17 циклов/мин в газовой среде (MAP)
- Гнёзд в оснастке
- от 1 до 7 — столько лотков закрывается за один цикл
- Ширина лотка
- до 300 мм
- Высота лотка
- до 120 мм
- Форматы упаковки
- простая запайка · газовая среда MAP (продувка газом или откачка воздуха с подачей газа) · скин-упаковка
- Рез плёнки
- внутренний или наружный
- Рулон плёнки
- диаметр до 350 мм
- Смена формата
- кассетная оснастка, менее 5 минут
- Сжатый воздух
- не нужен ни в одном режиме
- Вода
- только для скин-упаковки
- Электропитание
- 3 фазы, 380–415 В, 50–60 Гц, 32 А (с нулевым и заземляющим проводниками)
- Программа мониторинга
- Sentinel 5.0 — данные о работе линии
- Длина машины
- 3250 мм
- Масса без оснастки
- 1100–1400 кг
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Одна машина закрывает три формата лотковой упаковки: простую запайку плёнкой, газовую среду (MAP — воздух в лотке заменяется защитной смесью газов, продукт дольше хранится) и скин-упаковку, когда плёнка плотно обтягивает продукт. Переход на другой формат и другой типоразмер лотка — сменой кассетной оснастки меньше чем за 5 минут, без замены самой машины.
- До 7 лотков за один цикл запайки
- Три формата на одной машине: простая запайка, газовая среда, скин-упаковка
- Переход на другой формат — меньше 5 минут, меньше простоев
- Лоток идёт без расплёскивания, шов ложится ровно по борту
- Данные о работе линии — в программе Sentinel 5.0
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Монтаж и пусконаладка — сборка, подключение, настройка режимов на вашей линии
- Обучение операторов — смена формата, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Оснастка под ваши лотки — кассетный комплект под каждый типоразмер лотка и формат упаковки
Отрасли и задачи
QX-800 рассчитан на лотковую упаковку свежих и готовых продуктов. В готовых блюдах — порционные лотки с MAP для продления срока годности; в мясе и птице — охлаждённые полуфабрикаты и стейки, включая skin-упаковку; в рыбе — филе и морепродукты в газовой среде; в молочке — сыры и десерты в лотках; в заморозке — устойчивая запайка охлаждённой тары; в кормах для животных — влажные корма в лотках на скорости линии. Производитель заявляет для QX-800 и более широкий перечень: салаты, свежую продукцию и непищевые товары.
Частые вопросы
Сколько лотков в минуту запаивает QX-800? +
Паспортные цифры такие: до 7 гнёзд в оснастке — столько лотков за цикл — и до 25 циклов/мин в режиме простой запайки, до 17 в газовой среде. Реальная производительность зависит от числа гнёзд в вашей оснастке, размера лотка и формата упаковки, поэтому мы считаем её под конкретную задачу при подборе, а не переносим максимальные цифры на любой продукт.
Умеет ли QX-800 делать MAP и скин-упаковку? +
Да. Заявлены три формата: простая запайка, газовая среда MAP (продувка газом или откачка воздуха с подачей газа) и скин-упаковка. Переключение между форматами выполняется сменой кассетной оснастки. Обратите внимание: для скин-упаковки машине требуется водяное охлаждение, в остальных режимах оно не нужно. Сжатый воздух не нужен ни в одном из режимов.
Чем QX-800 отличается от QX-500? +
Формат лотка одинаковый (ширина до 300 мм, высота до 120 мм) и циклы те же — до 25/мин. Разница ровно в трёх строках: у QX-800 до 7 гнёзд в оснастке против 4 у QX-500, машина длиннее (3250 мм против 2500 мм) и тяжелее (1100–1400 кг против 900–1200 кг). Запатентованная система передачи лотков — особенность всей серии QX, она есть и у QX-500, отличием её считать нельзя. Если объёмы умеренные — честнее взять QX-500.
Какой у вас статус по Ishida и что с гарантией? +
Никаких особых статусов мы не заявляем: Ishida, как и другие европейские вендоры, напрямую в РФ сейчас не работает. Мы занимаемся поставкой оборудования Ishida в Россию: таможенное оформление, ЕАС, пусконаладка и обучение. Сервис, запасные части и расходники — наши собственные обязательства как поставщика, а не заводская гарантия вендора; условия фиксируются в договоре.
Сколько занимает переход на другой лоток и где брать оснастку? +
Смена кассетной оснастки — менее 5 минут силами оператора. Под каждый типоразмер лотка и формат упаковки нужен свой комплект оснастки: его состав определяем при подборе по вашей матрице продуктов, дополнительные комплекты под новые форматы заказываются отдельно.
