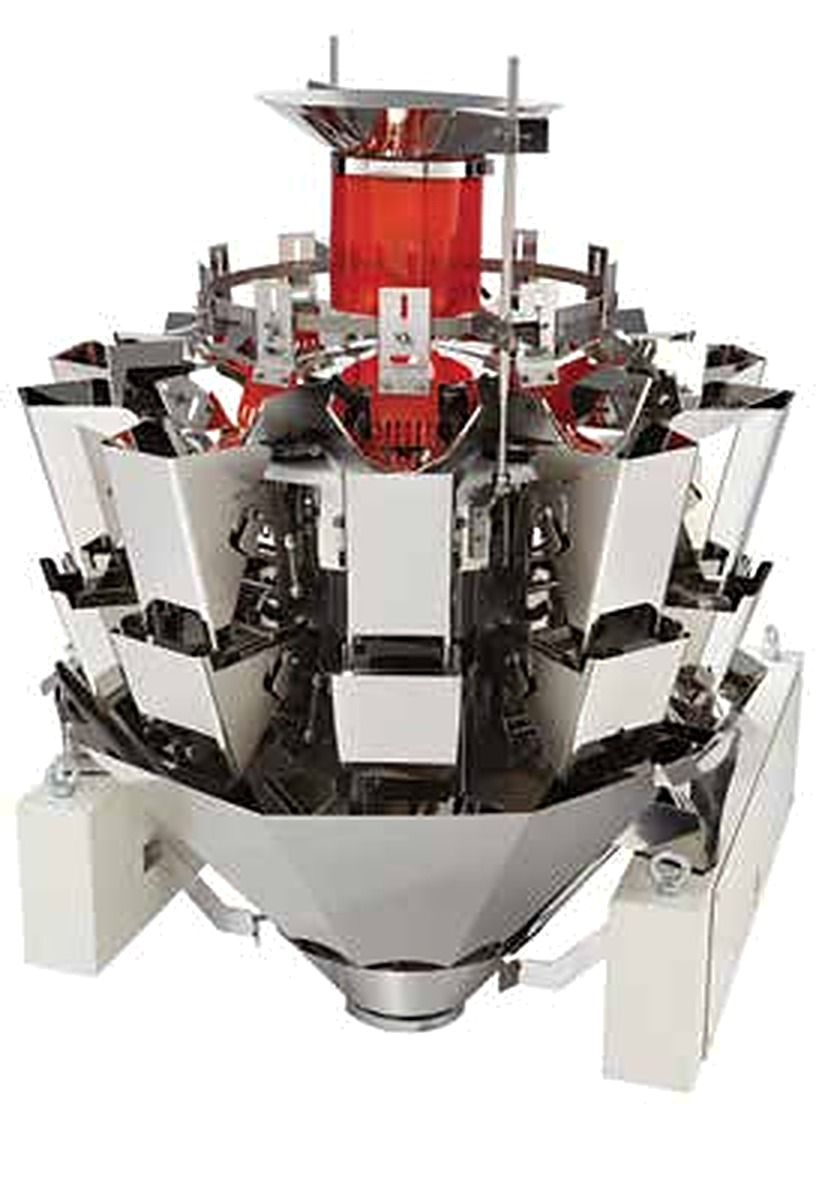

Мультиголовочный дозатор Ishida CCW-SE3
CCW-SE3 — входной уровень в мультиголовочные дозаторы Ishida: машина для цеха, который переходит с полуавтоматической фасовки на автоматическую. Работает она по тому же принципу, что и остальные мультиголовочные дозаторы: продукт сходит с распределительного конуса по радиальным питателям, каждая головка взвешивает свою порцию, а контроллер набирает навеску из тех бункеров, сумма которых ближе всего к целевому весу, и сбрасывает её в упаковочную машину. В серии три исполнения: 210W на 10 головок, 214W на 14 головок и 220W на 20 головок с двумя выпусками — до 70, 90 и 140 взвешиваний в минуту. Серия рассчитана на сухие легкосыпучие продукты и небольшие навески, набор функций в ней базовый.
Поставщик оборудования Ishida в России
PDFДаташит модели на русском4 стр. · 319 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Точная навеска на простой машине
Продукт сходит с распределительного конуса по радиальным питателям, каждая головка взвешивает свою порцию, а контроллер собирает навеску из тех бункеров (до десяти сразу), сумма которых ближе к целевому весу. На каждом бункере — двухбалочный тензодатчик Ishida, подачу подстраивает тензодатчик конуса, сигнал проходит цифровую фильтрацию, питатели работают от мощных шаговых двигателей. Этого хватает сухим легкосыпучим продуктам и небольшой навеске.
Простое управление и переналадка
Пульт с цветным сенсорным экраном 10,4″ хранит 100 программ продуктов: переход на другой продукт — выбор нужной программы, язык интерфейса переключается. Контактные детали взаимозаменяемые и снимаются без инструмента, поэтому мойка и смена формата занимают меньше времени. По заказу ставится Ethernet — для сбора данных о работе машины.
Три типоразмера и три исполнения корпуса
210W — 10 головок и основание 950 × 950 мм, 214W — 14 головок и 1150 × 1150 мм, 220W — 20 головок с двумя выпусками по 70 взвешиваний в минуту на два упаковщика. Исполнения PB (окрашенная сталь) и SS (нержавеющая) — защита IP54, влагозащищённое WP — IP65; сжатый воздух нужен только машинам WP. Для 220W предусмотрено только исполнение PB. Контактные поверхности — нержавеющая сталь или иные материалы пищевого исполнения, одобренные FDA.
Технические данные Ishida CCW-SE3
- Принцип дозирования
- комбинационное взвешивание: навеска набирается из тех бункеров, сумма которых ближе всего к целевому весу
- Исполнения серии
- CCW-SE3-210W-1S-20 (10 головок) · CCW-SE3-214W-1S-20 (14 головок) · CCW-SE3-220W-2D-20-PB (20 головок, два выпуска)
- Число весовых головок
- 10, 14 или 20
- Скорость взвешивания
- до 70 взв/мин (210W) · до 90 взв/мин (214W) · до 140 взв/мин (220W — по 70 на каждый из двух выпусков)
- Число бункеров в комбинации
- до 10
- Навеска на головку
- до 400 г или до 800 г — две настройки весоизмерения
- Шаг взвешивания (дискретность)
- 0,1 г (настройка 400 г) · 0,2 г (настройка 800 г)
- Объём навески за сброс
- до 3 л
- Объём весового бункера
- 0,5 л и 2 л
- Максимальная длина куска продукта
- 95 мм
- Весовые датчики
- двухбалочный тензодатчик на каждом весовом бункере
- Пульт оператора
- выносной, цветной сенсорный экран 10,4″
- Память программ
- 100 продуктов
- Загрузка и выпуск
- одна или две точки загрузки; один выпуск (1S) или два (2D)
- Загрузочная воронка
- Ø 400 мм (исполнение 214W)
- Степень защиты корпуса
- PB и SS — IP54 · WP — IP65; для 220W предусмотрено только исполнение PB с IP54
- Электропитание
- 200–240 В, 50/60 Гц, 1 фаза
- Потребляемая мощность
- 0,8 кВт (210W) · 1,1 кВт (214W) · 1,6 кВт (220W)
- Сжатый воздух
- 110 л/мин при 0,01–0,02 МПа, подключение PT 3/8″ — только исполнению WP
- Габариты в плане
- 950 × 950 мм (210W) · 1150 × 1150 мм (214W) · 1600 × 1600 мм (220W)
- Общая высота
- 1116 мм (210W) · 1271 мм (214W) · 1520 мм над платформой (220W); установочные и присоединительные размеры согласуем по монтажному чертежу до заказа
- Масса
- 350 кг (210W) · 500 кг (214W) · 1050 кг (220W); зависит от набора опций
- Материалы
- поверхности, контактирующие с продуктом, — нержавеющая сталь или иные материалы пищевого исполнения
- Соответствие нормам
- FDA · RoHS · USDA Accepted Equipment; ст. 16(1) Регламента (ЕС) № 1935/2004 и ст. 15 Регламента (ЕС) № 10/2011
- Опции
- Ethernet — сбор данных о работе машины
- Диапазон навески и точность взвешивания
- подбираются под ваш продукт, подтверждаем на ваших тест-образцах
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
Комбинационное взвешивание решает главную задачу фасовки — попадать в номинал без постоянного перевеса: контроллер собирает навеску из тех бункеров, сумма которых ближе всего к целевому весу. CCW-SE3 даёт этот принцип в базовом наборе: двухбалочный тензодатчик на каждом бункере, комбинация из десяти бункеров, пульт с сотней программ продуктов.
- Точная навеска там, где раньше работали объёмный наполнитель или ручная фасовка
- Шаг взвешивания 0,1 г при настройке 400 г на головку
- 100 программ продуктов — переналадка выбором нужной программы
- Три типоразмера под темп линии: 10, 14 или 20 головок
- Два выпуска у 220W кормят два упаковщика от одной машины
- Основание 950 × 950 мм у 210W — машина встаёт в стеснённый цех
- Исполнение WP с защитой IP65 — для участков с влажной уборкой
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Пусконаладка — сборка, подключение, настройка программ под ваш продукт и целевую навеску
- Обучение операторов — смена продукта, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Проверка на вашем продукте — навеску, темп и разброс подтверждаем по тест-образцу до поставки
- Подбор до контракта — число головок, исполнение корпуса и настройку весоизмерения фиксируем в письменном расчёте
Отрасли и задачи
CCW-SE3 ставят перед вертикальным или горизонтальным упаковщиком там, где нужна точная навеска сухих легкосыпучих продуктов небольшой массы: снеки и сухарики, орехи и семечки, кондитерские изделия и печенье, макароны, крупы и хлопья, чай и травяные сборы, специи, сухие смеси и БАДы, корма для животных, непищевая мелкоштучная продукция. Это типичный первый мультиголовочный дозатор в цеху — переход с объёмного наполнителя или полуавтоматической фасовки. Ограничения серии стоит держать в виду: длина куска продукта — до 95 мм, объём за сброс — до 3 л, влагозащита — IP65 в исполнении WP (для мойки под высоким давлением нужна серия CCW-RV с исполнением WP IP69K), а для липких и свежих продуктов — Fresh Food Weigher.
Частые вопросы
Чем CCW-SE3 отличается от CCW-AS и CCW-RV? +
Набором функций, а не принципом работы. В SE3 расчёт комбинации одинарный, в комбинацию входит до 10 бункеров (у старших серий — до 14), память — 100 программ, пульт — 10,4″. В серии нет систем стабилизации подачи AFV, PWM и AFD, камер контроля, беспроводного доступа, бустерных и распределяющих бункеров, бункеров с двойным открытием и расширенного ПО среднего веса — всё это остаётся у RVE и AS. По скорости SE3 — 100 взв/мин против 160 у RVE и 200 у AS. Выбор головок ограничен: 10, 14 или 20.
Какую скорость реально даёт SE3? +
Паспортные цифры по исполнениям: до 70 взв/мин у CCW-SE3-210W с 10 головками, до 90 взв/мин у 214W с 14 головками и до 140 взв/мин у 220W с 20 головками — у последнего суммарная цифра складывается как 70 × 2 на два выпуска. В расчёт мы берём цифры конкретного исполнения: фактическая скорость зависит от формы продукта, насыпной плотности и целевой навески.
Какая у SE3 точность и минимальная навеска? +
Для серии нормированы максимальная навеска на головку (400 или 800 г в зависимости от исполнения весоизмерения) и дискретность: 0,1 г при настройке 400 г и 0,2 г при 800 г. Рабочий диапазон навески и разброс по весу зависят от продукта: практическая точность на вашем продукте определяется по тест-образцу — навеска, темп и разброс фиксируются в расчёте до поставки.
Можно ли мыть SE3 из шланга? +
Смотрите на исполнение. PB (окрашенная сталь) и SS (нержавеющая) имеют IP54 — это сухие участки и уборка без пролива. Влагозащищённое исполнение WP имеет IP65; ему же нужен сжатый воздух — 110 л/мин (ANR) при 0,01–0,02 МПа. Для 20-головочной машины доступно только исполнение PB. Если цех моют под высоким давлением, корректнее смотреть серию CCW-RV в исполнении WP с IP69K.
SE3-220W действительно кормит два упаковщика? +
Да, это смысл индекса 2D. Машина на 20 головок работает как две десятиголовочные: суммарно до 140 взв/мин, по 70 на каждый выпуск, и сбрасывает навески на спаренный упаковщик или на две одиночные вертикальные машины. Под неё нужна площадка 1600 × 1600 мм в плане, высота по чертежу — 1520 мм над платформой и 495 мм ниже неё, масса 1050 кг, потребление 1,6 кВт.
Ishida ушла из России — что с поставкой и сервисом? +
Мы — поставщик оборудования Ishida в России: поставка, таможня, пусконаладка, обучение и ТО — собственные обязательства нашей компании, зафиксированные в договоре. Заводскую гарантию вендора и официальный сервис производителя в РФ мы не обещаем — это честное условие работы в текущих реалиях. Отдельно оговорим срок: актуальность исполнения под ваш запрос подтверждаем до коммерческого предложения.
