WIPOTEC-OCS · ECНачальный уровень

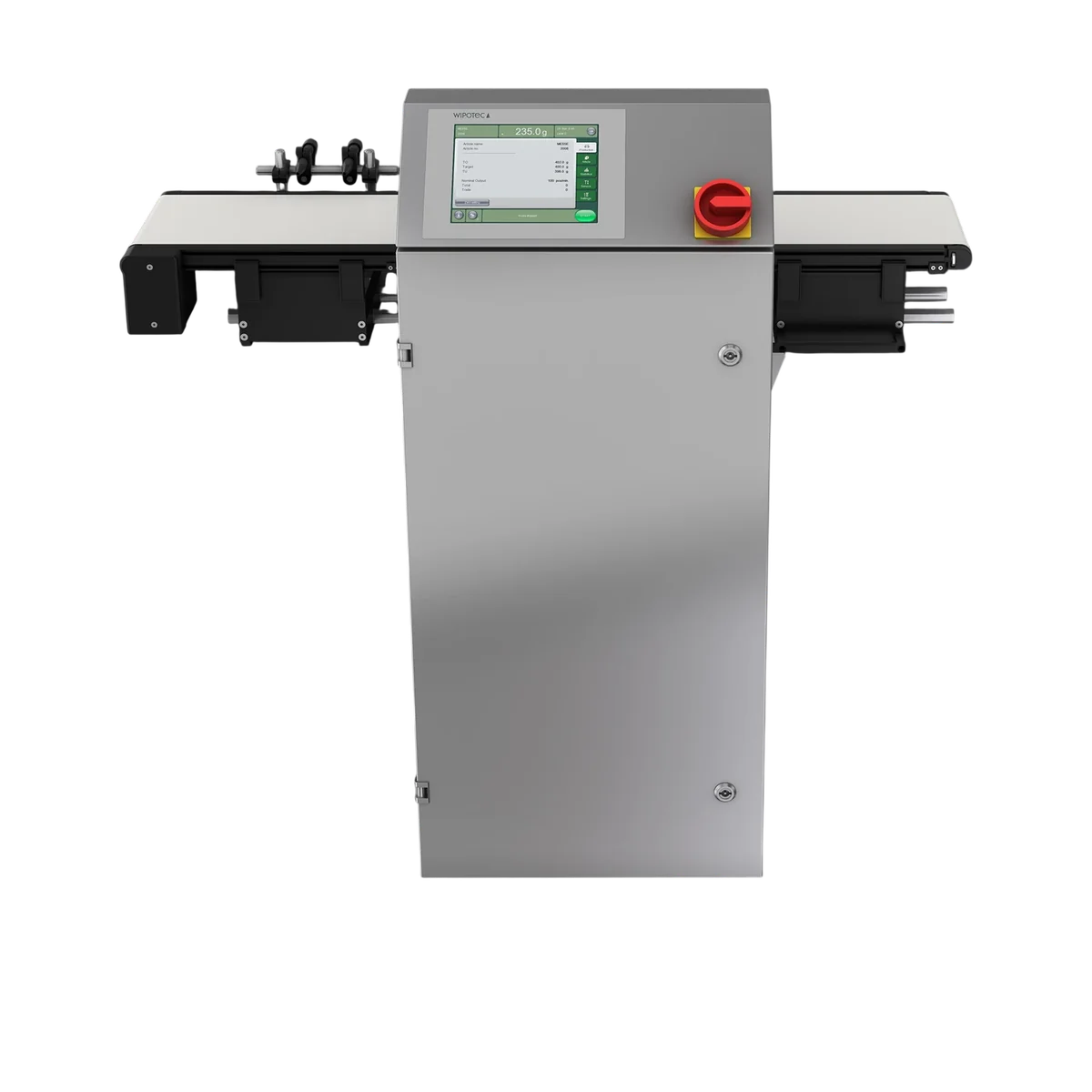

Чеквейер WIPOTEC-OCS EC
EC (полное обозначение EC-E) — начальная модель контрольно-динамических весов WIPOTEC-OCS: машина встаёт в линию и взвешивает каждую упаковку на ходу, снимая с конвейера недовес и перевес. Взвешивающая ячейка работает на электромагнитной компенсации силы — вес устанавливается за очень короткое время, поэтому результат стабилен и на движущейся ленте: разброс повторных взвешиваний (стандартное отклонение, 1s) — от 150 мг. Три конвейера — входной, весовой, выходной, — отбраковка сдувом сжатого воздуха, рама из нержавеющей стали и защита IP65: разумный вход в линейку для сухих продуктов и типовой фасовки, диапазоны 1500 / 3000 / 6000 г, до 150 упаковок в минуту.
Оборудование производства WIPOTEC-OCS (Германия)
PDFДаташит модели на русском3 стр. · 698 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Стабильный вес на ходу
Упаковка взвешивается в движении, конвейер не останавливается. Ячейка работает на электромагнитной компенсации силы: вес устанавливается за очень короткое время, поэтому и на идущей ленте разброс повторных взвешиваний (стандартное отклонение, 1s) держится от 150 мг — во всех трёх диапазонах, 1500, 3000 и 6000 г. Шкала разбита на 3000 делений, а запас на собственный вес весового конвейера и оснастки — 8500 г.
Метрология подтверждена в Европе
На машину есть европейский сертификат об утверждении типа DE-18-MI006-PTB001 — это MID, единые для ЕС требования к весам. В России он поверку не заменяет: если весы применяются как средство измерений, нужны утверждение типа и поверка по ФЗ-102 — эту часть мы прорабатываем при поставке.
Исполнения под условия участка
Базовая EC-E рассчитана на сухие участки: рама из нержавеющей стали, защита IP65, память на 50 программ продуктов (опционально 100 или 200), сенсорный экран 8″ со статистикой и гистограммами по потоку. Для влажных зон в этой же линейке есть исполнение EC-E-VA, для крупных и тяжёлых форматов — EC-E-SL. Нужны выше скорость и точность — смотрите HC-M и HC-A.
Технические данные WIPOTEC-OCS EC
- Принцип взвешивания
- электромагнитная компенсация силы (EMFR), ячейка EC 4000-E
- Исполнения по диапазону
- EC-E-1 — 1500 г · EC-E-2 — 3000 г · EC-E-3 — 6000 г
- Диапазон взвешивания
- 1500 / 3000 / 6000 г — по исполнению
- Запас на вес конвейера и оснастки
- 8500 г
- Разброс взвешиваний (стандартное отклонение, 1s)
- от 150 мг — во всех трёх диапазонах
- Число делений шкалы
- 3000
- Скорость контроля
- до 150 упаковок в минуту
- Метрология
- сертификат ЕС об утверждении типа DE-18-MI006-PTB001 (MID)
- Конвейеры
- три конвейера — входной, весовой, выходной; система NT 30, ролики Ø 30 мм
- Отбраковка
- один отбраковщик в комплекте — сдув сжатым воздухом
- Пульт оператора
- цветной сенсорный экран 8″
- Память программ
- 50 продуктов (опционально 100 или 200)
- Материал и защита от воды
- рама из нержавеющей стали AISI 304 (V2A); IP65 — базовое исполнение EC-E
- Исполнения линейки
- EC-E-VA — для влажных зон (IP65) · EC-E-SL — для крупных и тяжёлых форматов
- Электропитание
- 100–240 В, 50/60 Гц; около 0,8 кВА
- Температура на участке
- от +5 до +40 °C
- Масса машины
- 100 кг (стандартное исполнение)
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
EC сверяет вес каждой упаковки с номиналом и допусками и сдувает несоответствия с конвейера сжатым воздухом. По весу видно то, чего не видно глазом: не попало вложение, не хватает штуки в наборе. Рассчитана на сухие продукты, диапазон взвешивания — 1500, 3000 или 6000 г по исполнению.
- Проверка веса каждой упаковки вместо выборочного контроля
- Отбраковка недовеса и перевеса сдувом сжатого воздуха
- Разброс повторных взвешиваний (стандартное отклонение, 1s) от 150 мг
- До 150 упаковок в минуту
- Метрология подтверждена сертификатом ЕС (MID)
- Статистика и гистограммы по потоку на экране 8″
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя в Германии и везём до вашей площадки
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС, полный пакет на ввоз
- Пусконаладка — установка в линию, настройка допусков и программ под ваши упаковки
- Обучение операторов — смена продукта, чистка, ежедневные проверки — на вашей линии
- Плановое ТО — регламентные работы по договору, выезд инженера, запчасти под заказ
- Поверка в России — прорабатываем утверждение типа и поверку по ФЗ-102: сертификат ЕС её не заменяет
- Подбор до контракта — диапазон 1500, 3000 или 6000 г подбираем под вес и формат ваших упаковок
Отрасли и задачи
EC оптимальна для сухих продуктов и типовой фасовки. В кондитерке и снеках — контроль веса пачек и флоу-пака; в бакалее — крупы, кофе, специи, чай; в готовых сухих смесях и БАД — контроль номинала и вложения. Для влажных зон в линейке EC предусмотрено нержавеющее исполнение EC-E-VA, для крупных и тяжёлых форматов — EC-E-SL; выше по точности и скорости — серии HC-M (washdown) и HC-A.
Частые вопросы
Что такое ячейка EMFR и чем она лучше тензодатчика? +
EMFR (электромагнитная компенсация силы) — фирменная технология WIPOTEC-OCS. В отличие от тензометрической ячейки она имеет очень короткое время установления сигнала, что даёт стабильный результат взвешивания на скорости: для EC-E стандартное отклонение (1s) — от 150 мг.
Заменяет ли MID-сертификация российскую поверку? +
Нет. MID подтверждает метрологию по нормам ЕС, но в России не имеет силы. Если весы применяются как средство измерений в сфере госрегулирования, нужны утверждение типа СИ и периодическая поверка по ФЗ-102 с передачей в ФГИС «Аршин».
Для каких продуктов подходит EC? +
EC ориентирована на сухие продукты и типовые задачи фасовки в диапазонах 1500 / 3000 / 6000 г. Для влажных зон в линейке EC есть нержавеющее исполнение EC-E-VA, а во влажной зоне среднего класса — HC-M-WD (IP69K); для высоких скоростей и сложных линий — HC-A.
Можно ли потом перейти на старшую серию? +
В линейке WIPOTEC-OCS выше EC стоят HC-M, HC-A и тяжёлая HC-M-SL — по мере роста требований к точности, скорости и гигиене логично переходить на них. Переход между сериями — это замена машины, поэтому его планируют как отдельный проект.
Есть ли у WIPOTEC-OCS представительство в России? +
Прямого представительства в России нет — мы поставляем оборудование производства WIPOTEC-OCS (Германия) напрямую, с таможенным оформлением, ЕАС, пусконаладкой и обучением на нашей стороне.
