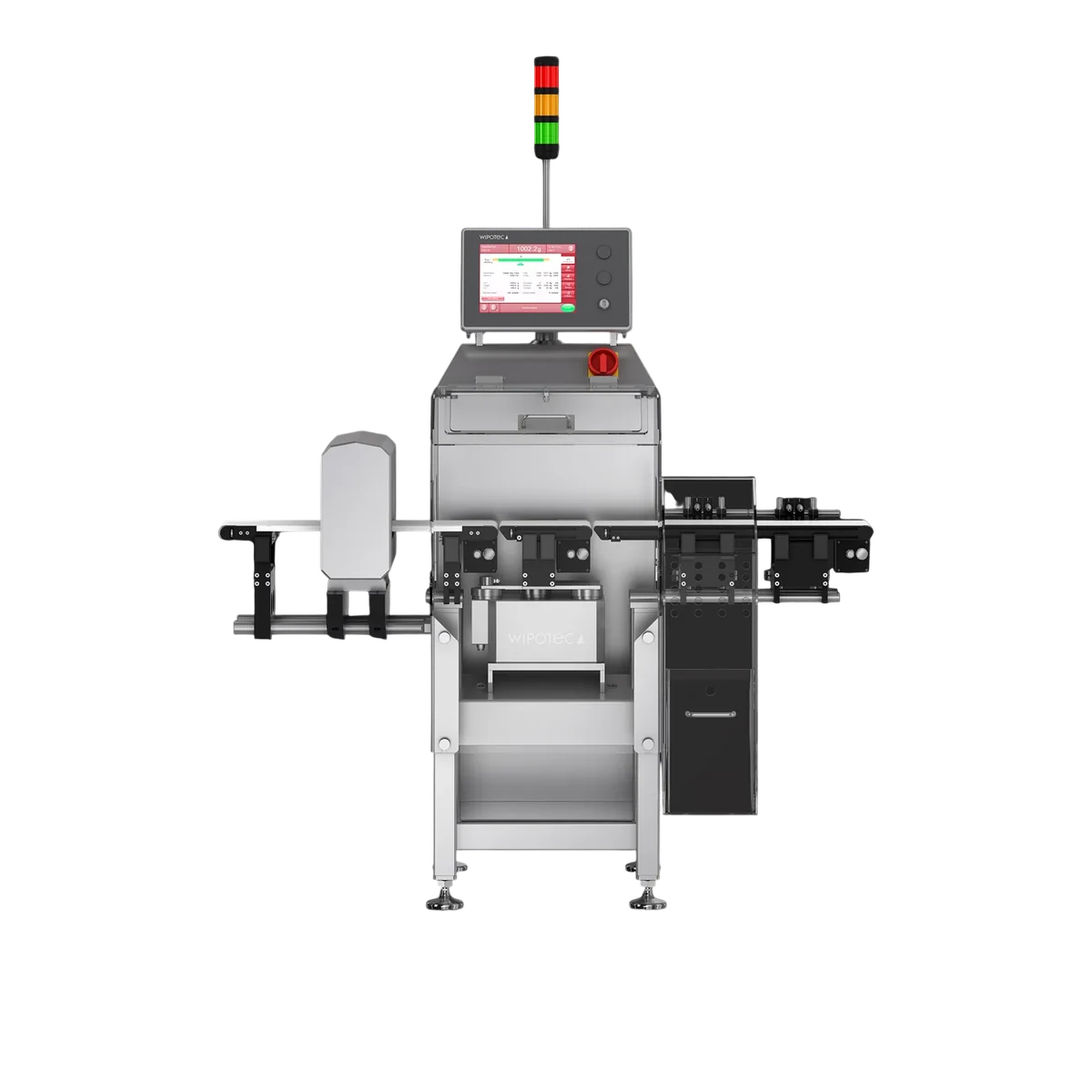

WIPOTEC-OCS · HC-MDi (комбо)Комбо: вес + металл
Комбо WIPOTEC-OCS: чеквейер + металлодетектор
MDi — машины WIPOTEC-OCS, в которых контрольные весы и металлодетектор стоят в одном корпусе и управляются с одного экрана. Одна точка на линии сразу закрывает две проверки: вес упаковки (недовес, перевес, забытое вложение) и поиск металла внутри продукта. Детектор следит за продуктом и вычитает его собственный сигнал, поэтому влажная и солёная продукция реже вызывает ложную отбраковку. Брак по весу и брак по металлу сбрасываются раздельно — оператору видно, из-за чего отклонена упаковка. Базовая защита от воды — IP54, исполнение VA даёт IP65, а для мойки под высоким давлением есть исполнение WD с защитой IP69K.
Оборудование производства WIPOTEC-OCS (Германия)
PDFДаташит модели на русском3 стр. · 815 КБ · ред. 1.0 от 23.09.2026СкачатьОсобенности и преимущества
Вес и металл на одном участке
Вместо двух отдельных машин линия получает один блок: за один проход упаковка проверяется на металл и взвешивается. Освобождается место на конвейере, а отбраковка и статистика ведутся в одной точке. В серии есть HC-M-MDi для обычных линий, усиленное HC-M-SL-MDi для тяжёлых упаковок, HC-A-MDi для быстрых линий и HC-M-WD-MDi с защитой IP69K для влажных цехов.
Меньше ложных отбраковок
Влажный и солёный продукт сам даёт сигнал в металлодетекторе, и без компенсации машина начинает браковать годные упаковки. Детектор MDi следит за продуктом и вычитает его собственный сигнал, поэтому ложных срабатываний на такой продукции меньше, а поток не встаёт из-за пустых тревог.
Один экран на обе проверки
Весом и металлом управляют с одного пульта: программы под каждый продукт, протоколы и статистика собраны в одном месте, оператору не нужно осваивать две разные системы. Брак по весу и брак по металлу уходят в разные накопители, поэтому по статистике видно, что именно идёт не так — недовес или металл в продукте.
Технические данные WIPOTEC-OCS HC-MDi (комбо)
- Тип оборудования
- контрольные весы и металлодетектор в одном блоке; взвешивание на весовой ячейке с электромагнитной компенсацией силы (EMFR)
- Исполнения
- HC-M-MDi — обычные линии · HC-M-SL-MDi — усиленное, тяжёлые упаковки · HC-M-WD-MDi — влажные зоны и мойка · HC-A-MDi — быстрые линии
- Диапазон взвешивания (HC-M-MDi)
- 750 / 1500 / 1500 / 3750 г — по исполнению; преднагрузка (постоянная нагрузка на ячейку) до 4000 г у серии 2000 и до 8500 г у серии 3000
- Точность взвешивания
- типовой разброс показаний (стандартное отклонение, 1s) от 100 мг — HC-M-MDi во всех четырёх исполнениях; для скоростного HC-A-MDi производителем не нормируется — фактическое значение подтверждаем на ваших тест-образцах при пусконаладке
- Производительность
- до 250 изделий в минуту — HC-M-MDi; у скоростного HC-A-MDi основа — чеквейер HC-A, который без металлодетектора выдаёт до 600 изделий в минуту, производительность комбо подтверждаем на ваших образцах
- Металлодетектор
- встроен в блок: слежение за продуктом, компенсация собственного сигнала продукта, проверки соответствия правилам фасовки (FPV). Тип детектора подбирается под продукт, порог по чёрному, цветному металлу и нержавеющей стали подтверждается на тест-образцах
- Порядок контроля и отбраковка
- сначала поиск металла, затем контроль недовеса и перевеса; брак по металлу и брак по весу уходят в два раздельных накопителя
- Пульт управления
- один экран на обе проверки: программы под каждый продукт, протоколы, производственная статистика
- Метрология весов
- сертификат ЕС об утверждении типа DE-18-MI006-PTB001 (MID) — HC-M-MDi
- Защита от воды
- IP54 базово · IP65 — исполнение VA · IP69K — исполнение WD (HC-M-WD-MDi), мойка под высоким давлением
Даташит серии
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
MDi за один проход взвешивает упаковку и проверяет её на металл: с линии снимаются и весовой брак, и упаковки с металлическими включениями. Стекло, кость и камень металлодетектор не видит — для них нужен рентген.
- Вес и металл — одна точка контроля и отбраковки
- Экономия места на линии и общая статистика по обеим проверкам
- Меньше ложной отбраковки на влажной и солёной продукции
- Исполнение WD (IP69K) выдерживает мойку под высоким давлением
- Один экран: программы под продукты, протоколы, статистика
Материалы и включения
Металлодетектор находит металл. Что обнаруживает рентген там, где металлодетектор бесполезен (стекло, кость, камень, пластик, фольга) — в справочнике:
Ввод в эксплуатацию и поддержка в РФ
- Закупка и доставка — покупаем машину у производителя в Германии и везём до вашего цеха
- Таможня и документы — оформление, платежи, декларация соответствия ЕАС — полный пакет на ввоз
- Пусконаладка — сборка, подключение, настройка программ под ваши упаковки
- Обучение операторов — смена продукта, чистка, ежедневная проверка тест-образцами — на вашей линии
- Поверка весов — европейский MID российскую поверку не заменяет: прорабатываем утверждение типа и поверку по ФЗ-102
- Валидация металлодетекции — госповерка не нужна — настраиваем ежедневную проверку тест-образцами по ХАССП
- Подбор до контракта — исполнение и тип детектора подбираем по вашему продукту, упаковке и скорости линии
Отрасли и задачи
MDi выбирают, когда на одном участке нужны и вес, и контроль металла, а место ограничено. В мясе, рыбе и молочке — washdown-исполнение HC-M-WD-MDi (IP69K) для влажных зон и мойки под высоким давлением; для тяжёлых форматов — усиленное HC-M-SL-MDi; в кондитерке и снеках — HC-A-MDi для высокоскоростных линий; в готовых блюдах — контроль веса, вложения и металла разом. Для неметаллических включений добавляется рентген.
Частые вопросы
Зачем объединять чеквейер и металлодетектор? +
Комбо экономит место в линии и даёт единую точку отбраковки и статистики: за один проход упаковка и взвешивается, и проверяется на металл. Это дешевле и компактнее двух отдельных установок.
Чем отличаются HC-M-MDi и HC-A-MDi? +
HC-M-MDi построена на среднем чеквейере HC-M: стандартное отклонение (1s) от 100 мг, до 250 изделий/мин, диапазон взвешивания 750 / 1500 / 1500 / 3750 г по исполнению, базовая защита IP54 (VA — IP65, WD — IP69K). HC-A-MDi — исполнение на скоростной платформе HC-A: без металлодетектора она даёт стандартное отклонение (1s) от 50 мг и до 600 изделий/мин, а параметры комбо-версии подтверждаем под ваш продукт и скорость линии. Для тяжёлых форматов в серии есть усиленное HC-M-SL-MDi.
Как комбо борется с ложными срабатываниями? +
Металлодетектор следит за продуктом и компенсирует его собственный электромагнитный сигнал — вычитает сигнал упаковки и содержимого. Это снижает ложные срабатывания на влажной, солёной и токопроводящей продукции.
Найдёт ли комбо стекло или кость? +
Нет — металлодетектор находит только металл. Для стекла, кости, камня и плотного пластика нужен рентген; при необходимости его добавляют отдельной точкой на линии.
Как с поверкой и сервисом в России? +
Весовой канал при применении как СИ подлежит поверке по ФЗ-102 (MID ЕС, сертификат DE-18-MI006-PTB001, её не заменяет); металлодетекция госповерки не требует — нужна валидация по ХАССП. Поставку, пусконаладку и обучение операторов обеспечиваем мы как поставщик оборудования WIPOTEC-OCS (Германия).
