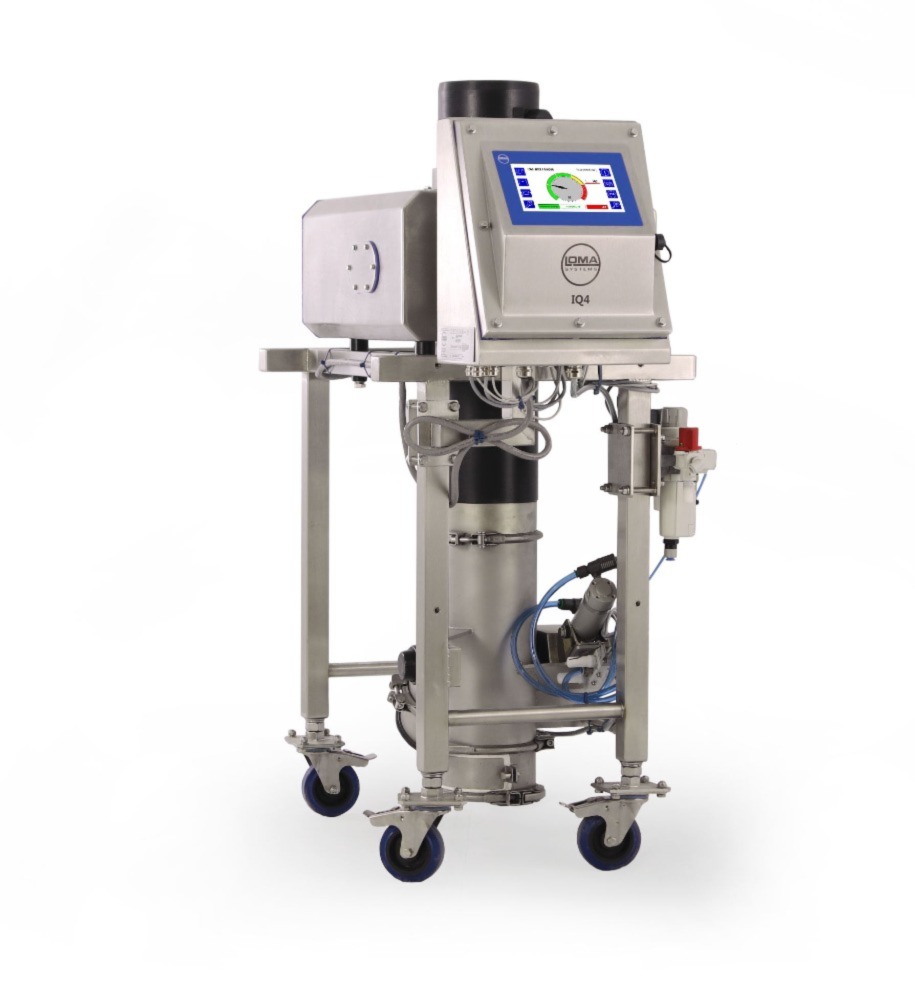

Металлодетектор Loma IQ4 Vertical Fall
IQ4 Vertical Fall — гравитационное исполнение металлодетектора Loma для сыпучих продуктов в свободном падении: порошков, гранул, круп, орехов, сахара, специй. Детектор устанавливается на вертикальной секции самотёчной трубы перед фасовочным автоматом; система поставляется в сборе — рама, антистатическая труба Tivar пищевого класса и устройство отбраковки: герметичный клапан (sealed valve) либо отвод типа cowbell.
· цветвсе металлы
кГцпеременная частота
Поставщик оборудования Loma в России
PDFДаташит модели на русском3 стр. · 610 КБ · ред. 1.0 от 05.09.2026СкачатьОсобенности и преимущества
Контроль сыпучих в потоке
Детектор на самотёчной трубе инспектирует порошки и гранулы в свободном падении перед фасовкой — металл отсекается до попадания в упаковку и защищает последующее оборудование линии.
Отбраковка и защита от отказов
Два исполнения отбраковки на выбор: герметичный клапан (sealed valve) или отвод типа cowbell — подбирается под применение. Штатно включены контроль падения давления воздуха и функция аварийного сброса (dump valve).
Auto Learn и переменная частота
Рабочая частота выбирается из диапазона 31–937 кГц под конкретный сыпучий продукт, а Auto Learn при проходе сам калибрует систему по эффекту продукта и рыхлости материала — до 200 программ в памяти.
Технические данные
- Тип
- гравитационный (свободное падение) металлодетектор
- Обозначение производителя
- IQ4H Vertical Fall — Throat Metal Detector
- Продукты
- порошки, гранулы, крупы, орехи, сахар, специи
- Рабочая частота
- переменная, 31–937 кГц (на странице продукта Loma — 31–882 кГц)
- Обнаружение
- чёрный (Fe), цветной металл, нержавеющая сталь
- Чувствительность (нерж. сталь)
- заявленный производителем уровень — от 0,8 мм; фактический порог зависит от диаметра самотёка и продукта
- Диаметр самотёка
- 100 мм (4″) · 150 мм (6″) · 200 мм (8″) · 250 мм (10″)
- Максимальная высота падения
- 800 мм — исполнение STANDARD; 200 мм — исполнение SHORT
- Продуктопровод
- труба Tivar, антистатическая, пищевого класса — штатно
- Материал конструкции
- нержавеющая сталь 304, шлифованная
- Отбраковка
- герметичный клапан (sealed valve) или отвод типа cowbell — на выбор
- Защита от отказов
- контроль падения давления воздуха и аварийный сброс (dump valve) — штатно
- Настройка под продукт
- Auto Learn — автоматическая калибровка по эффекту продукта и рыхлости материала
- Память программ
- до 200 программ продуктов
- Пульт оператора
- цветной сенсорный экран 7″
- Степень защиты
- IP66
- Электропитание
- 110–250 В, 50/60 Гц; 20 ВА
- Сжатый воздух
- 5–8 бар, трубка 10 мм наружного диаметра
- Температура эксплуатации
- −5…+40 °C
- Валидация работоспособности
- PVS — поддержка системы валидации работоспособности Loma
- Снятие данных
- Ethernet, USB
- Взрывоопасные среды
- гравитационные IQ4 сертифицированы производителем для сред с риском взрыва; маркировка уточняется под конкретное исполнение
- Место в линии
- самотёк перед фасовочным автоматом
- Монтаж
- вертикальная секция продуктопровода
Даташит модели
Техническое описание на русском языке: характеристики, применение и условия поставки на одном развороте — чтобы приложить к заявке или отправить коллегам.
Характеристики сверены с технической документацией производителя — источники перечислены на последней странице документа.
IQ4 Vertical Fall находит только металл в потоке сыпучего продукта. Для контроля камня, стекла и других неметаллических включений в сыпучих нужен рентген (например, Loma X5 BulkFlow).
- Контроль металла в сыпучих до фасовки
- Отбраковка герметичным клапаном или отводом cowbell
- Auto Learn и до 200 программ продуктов
- Компактный монтаж на самотёчной трубе
- Валидация тест-образцами по ХАССП
Отрасли и задачи
IQ4 Vertical Fall применяется на самотёчных участках сыпучих линий. В бакалее — крупы, мука, сахар, кофе, специи; в кондитерке и снеках — орехи, драже, гранулы; в переработке зерна — контроль перед фасовкой; в производстве сухих смесей и БАД — порошки. Гравитационные IQ4 сертифицированы производителем для сред с риском взрыва — это важно на мукомольных и комбикормовых участках с пылящими продуктами. Для неметаллических включений в сыпучих нужен рентген BulkFlow.
Материалы и включения
Металлодетектор находит металл. Что обнаруживает рентген там, где металлодетектор бесполезен (стекло, кость, камень, пластик, фольга) — в справочнике:
Формы металлодетектора IQ4
Vertical Fall — гравитационная форма IQ4 для сыпучих. В семействе есть конвейерное и трубопроводное исполнения под другие типы продукта.
| Исполнение | Когда выбирать | Особенность |
|---|---|---|
| IQ4 Conveyor | упакованная и насыпная продукция | перем. частота 31–882 кГц |
| IQ4 Pipeline | фарш, соусы, джемы, молочка | трубопроводный, поток до фасовки |
| IQ4 Vertical Fall (это) | сыпучие, порошки, гранулы | гравитационный, самотёк |
Ввод в эксплуатацию и поддержка в РФ
Поставка с таможенным оформлением и ЕАС, доставка, монтаж на самотёчной трубе и пусконаладка, обучение и ТО в России. Госповерки для металлодетектора не требуется — нужна валидация по ХАССП: проверка тест-образцами Fe / нерж. / цветной металл и документирование.
Частые вопросы
Для каких продуктов нужен гравитационный металлодетектор? +
Для сыпучих продуктов в свободном падении — порошков, гранул, круп, орехов, сахара, специй. Детектор ставится на самотёчной трубе перед фасовкой и контролирует продукт в потоке.
Как отбраковывается металл в самотёке? +
Устройством отбраковки в составе системы: это либо герметичный клапан (sealed valve), либо отвод типа cowbell — исполнение выбирается под применение. Штатно предусмотрены контроль падения давления воздуха и функция аварийного сброса (dump valve).
Насколько мелкий металл он находит? +
Производитель заявляет уровень обнаружения от 0,8 мм по нержавеющей стали, рабочая частота выбирается из диапазона 31–937 кГц. Точный порог в мм зависит от продукта, диаметра самотёка и скорости потока и подтверждается на тест-образцах.
Найдёт ли он камень или стекло в крупе? +
Нет — металлодетектор находит только металл. Для камня, стекла и других неметаллических включений в сыпучих нужен рентген для насыпи (например, Loma X5 BulkFlow).
Нужна ли поверка? +
Госповерка металлодетектора в РФ не требуется — это не средство измерения массы/длины. Нужна валидация по ХАССП: ежедневная проверка тест-образцами и документирование по регламенту.
